CENTRALES HIDRÁULICAS INDUSTRIALES

Unidades hidráulicas de carácter industrial para uso continuo según aplicación y requerimientos personalizados.

Este tipo de centrales hidráulicas permite generar energía hidráulica por medio de desplazamiento de aceite generado por el funcionamiento de una bomba acoplada a un motor eléctrico de alto rendimiento. Esta energía hidráulica se traduce en el desplazamiento de cilindros y/o motores oleohidráulicos para levantar, mover o girar cargas de gran magnitud.
Las centrales hidráulicas industriales están diseñadas bajo el concepto de “Heavy Duty” y su uso esta pensado para aplicaciones de minería o industria en general donde se requiera un accionamiento hidráulico con control de variables tales como presión de saturación, temperatura, nivel de aceite, etc.

Ejemplos de aplicación: de esto serian de relaves donde deban cerrarse y abrirse compuertas hidráulicas, válvulas de cuchilla, actuadores especiales o cualquier actuador en general que el cliente necesite.

Equipos y componentes aptos para operar a la intemperie, a temperatura variable y en ambientes donde puedan existir partículas en suspensión.

CARACTERÍSTICAS GENERALES

Equipos diseñados y dimensionados según las necesidades específicas de cada cliente.
Aplicaciones en procesos mineros o industriales especialmente en el tratamiento de Relaves (Válvulas Cuchilla, Válvulas Pinch, Compuertas, etc).
Considera la cantidad de elementos que el cliente determine.
Diseñada bajo el concepto “Heavy Duty”.
Equipo diseñado para larga vida útil y disponibilidad de repuestos.
Equipos y componentes aptos para operar a la intemperie, a bajas temperaturas y bajo suspensión de partículas.
Sistemas de comunicación, monitoreo y alarma.
Factibilidad de diseño de carro móvil para transporte de central.
Posibilidad de uso de válvulas proporcionales según lo requerido.
Posibilidad de uso de sistemas de comunicación y control a distancia. Incorporación de tablero de control y fuerza según requerimientos.

CARACTERÍSTICAS TÉCNICAS (MECÁNICAS)

Presiones de trabajo según requerimiento.
Válvula Check antirretorno de protección de bomba.
Válvulas de Sobrepresión (VLP).
Válvulas de control direccional CETOP 3, CETOP 5.
Válvulas de control direccional proporcional CETOP 3 y CETOP 5, ambos modelos con señal de control (4-20 mA ó 0-10V)
Filtro de succión, filtro de retorno y manómetro/s.
Bomba de engranajes de desplazamiento positivo (uso opcional de bombas de pistones).
Sensores e indicadores según necesidad (4-20 mA ó 0-10V).
Volumen y tamaño de estanques según necesidad.

¿Buscas asesoría? Cuéntanos sobre tu proyecto e impulsa tu empresa con la mejor solución hidráulica. Contáctanos en el siguiente botón:

O escribenos a ventas@himelco.cl

NUESTROS PROYECTOS

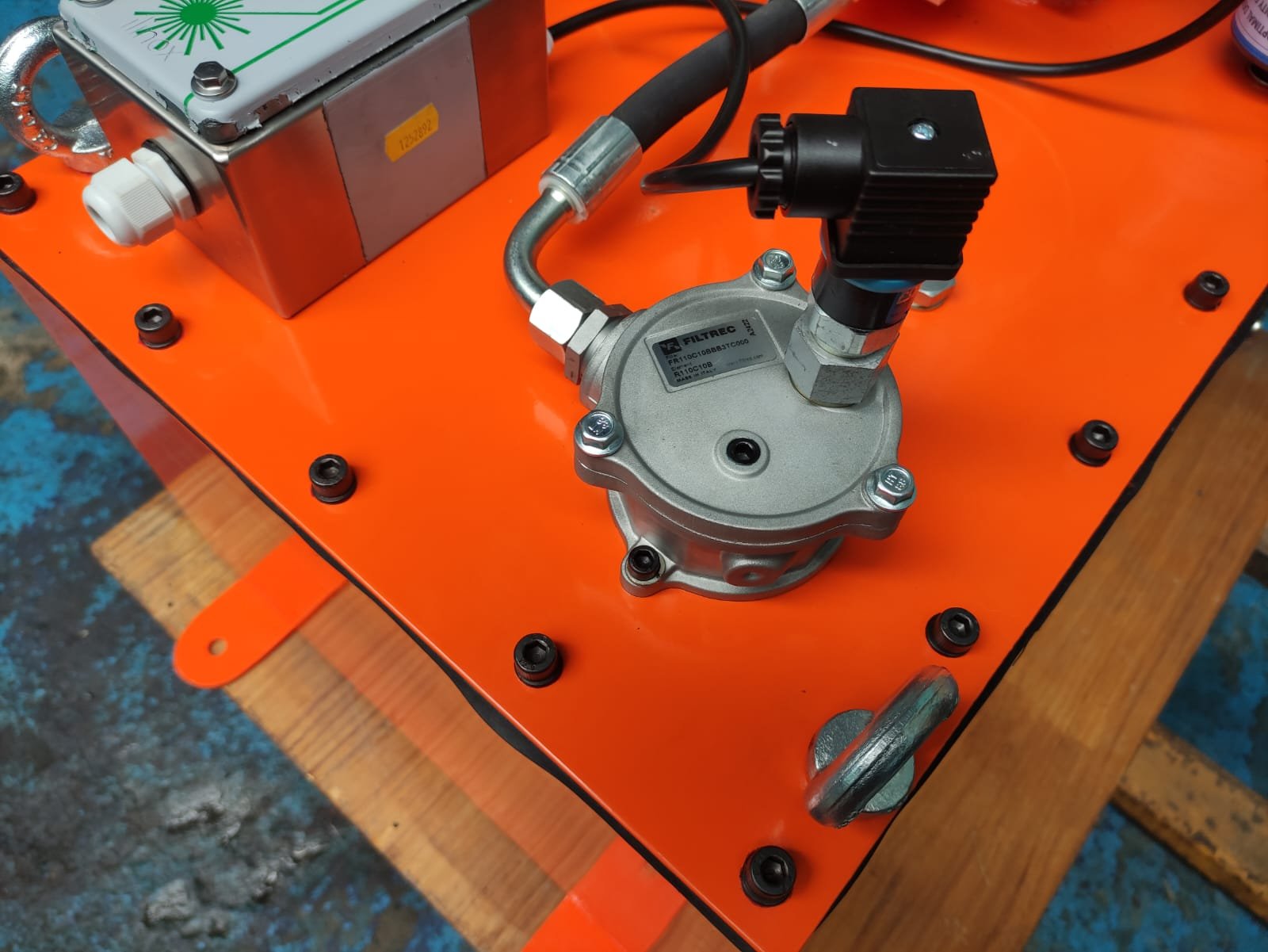

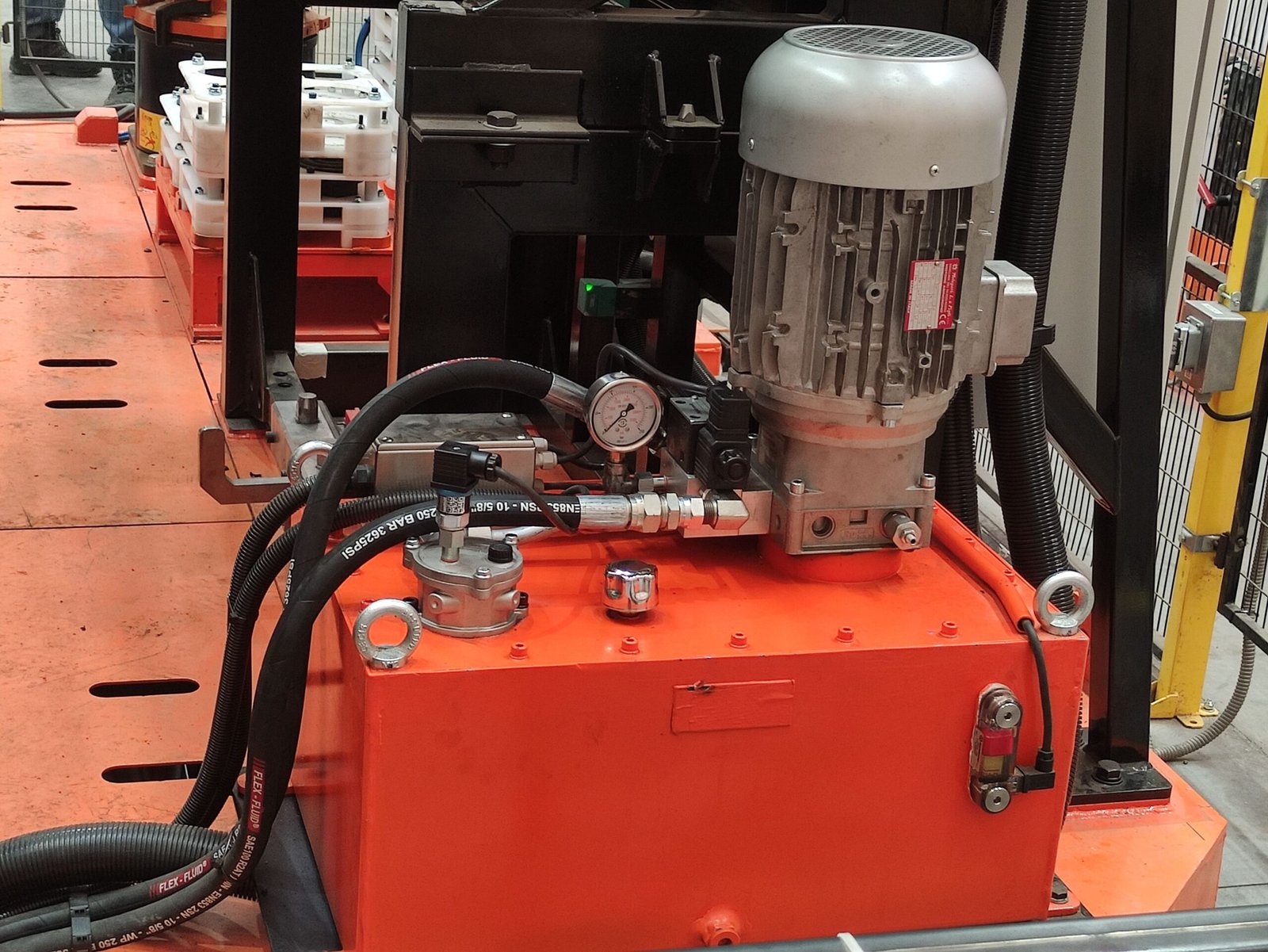

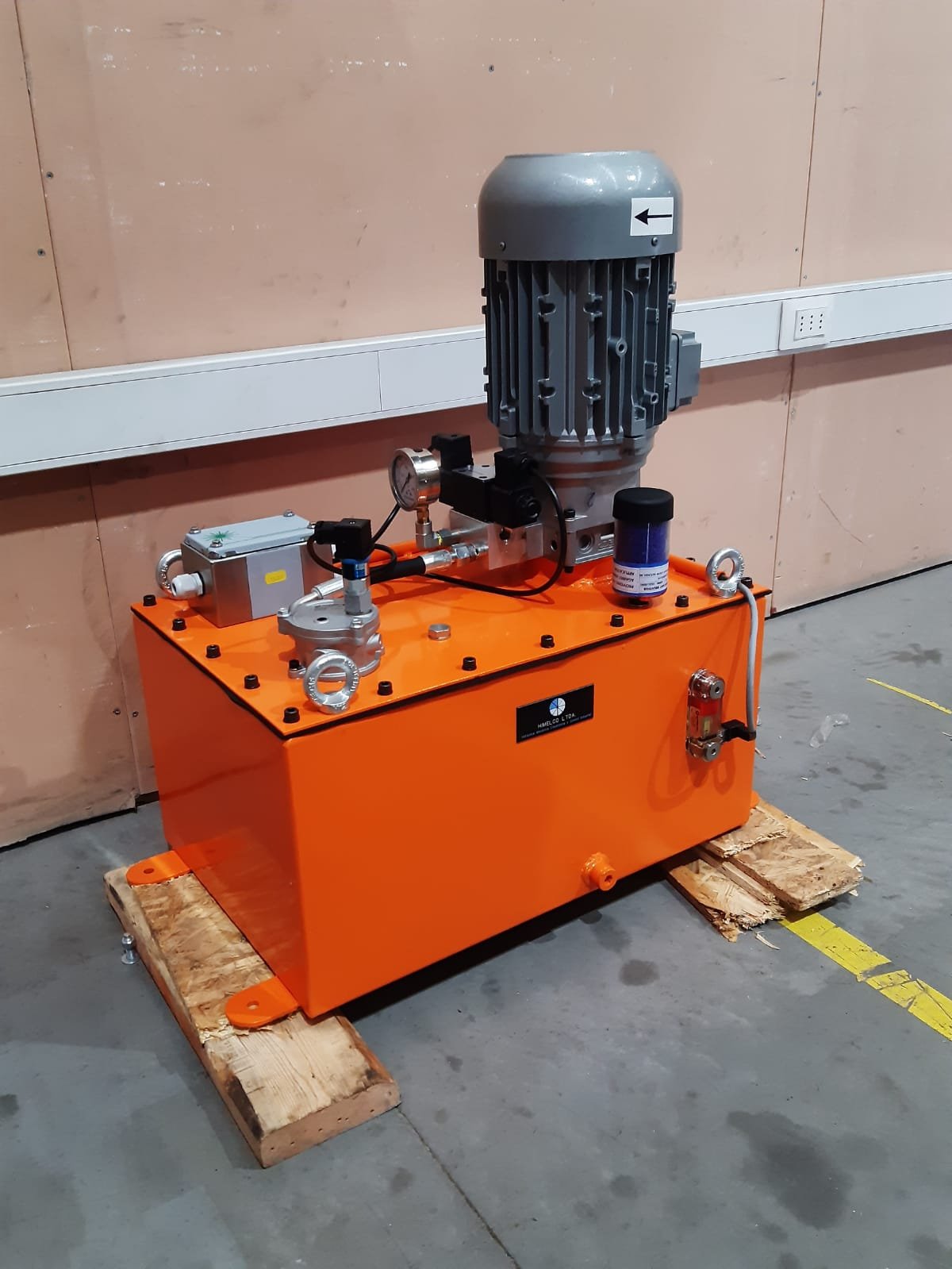

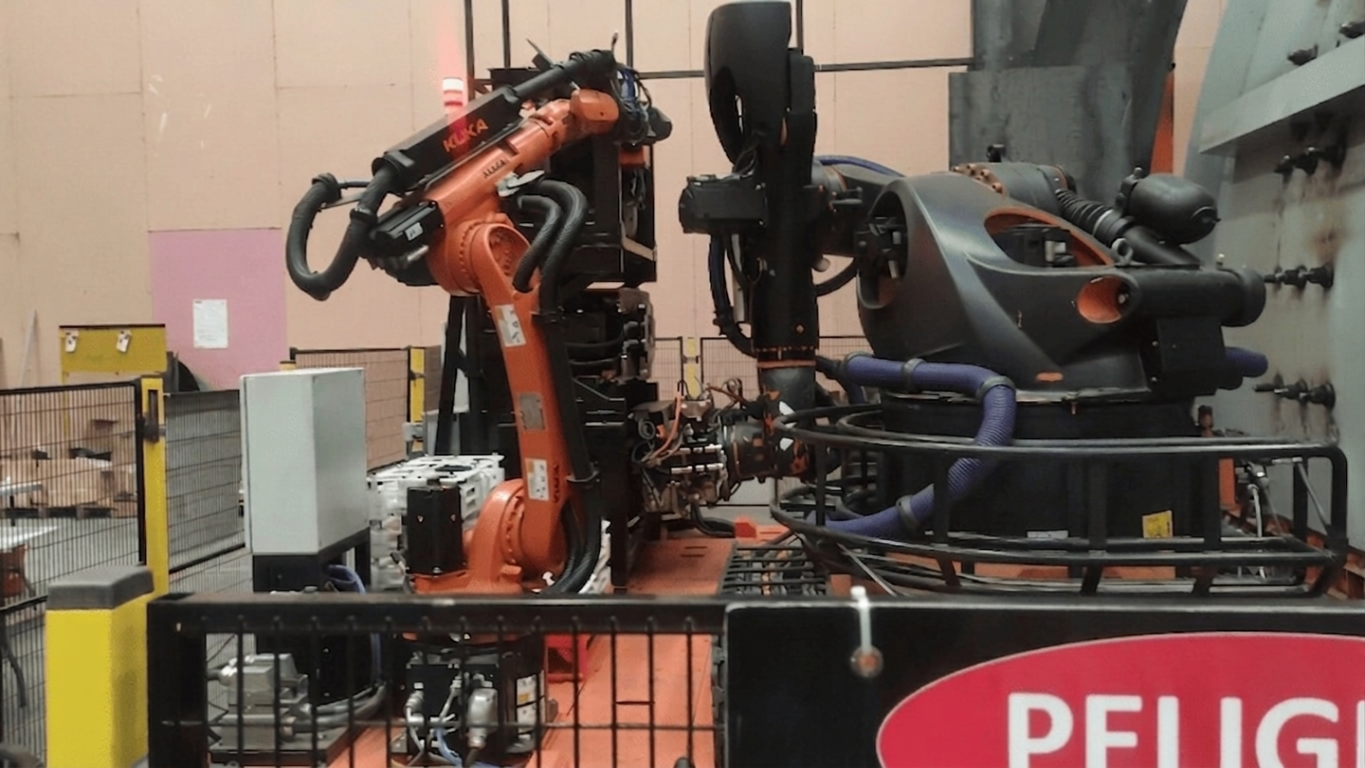

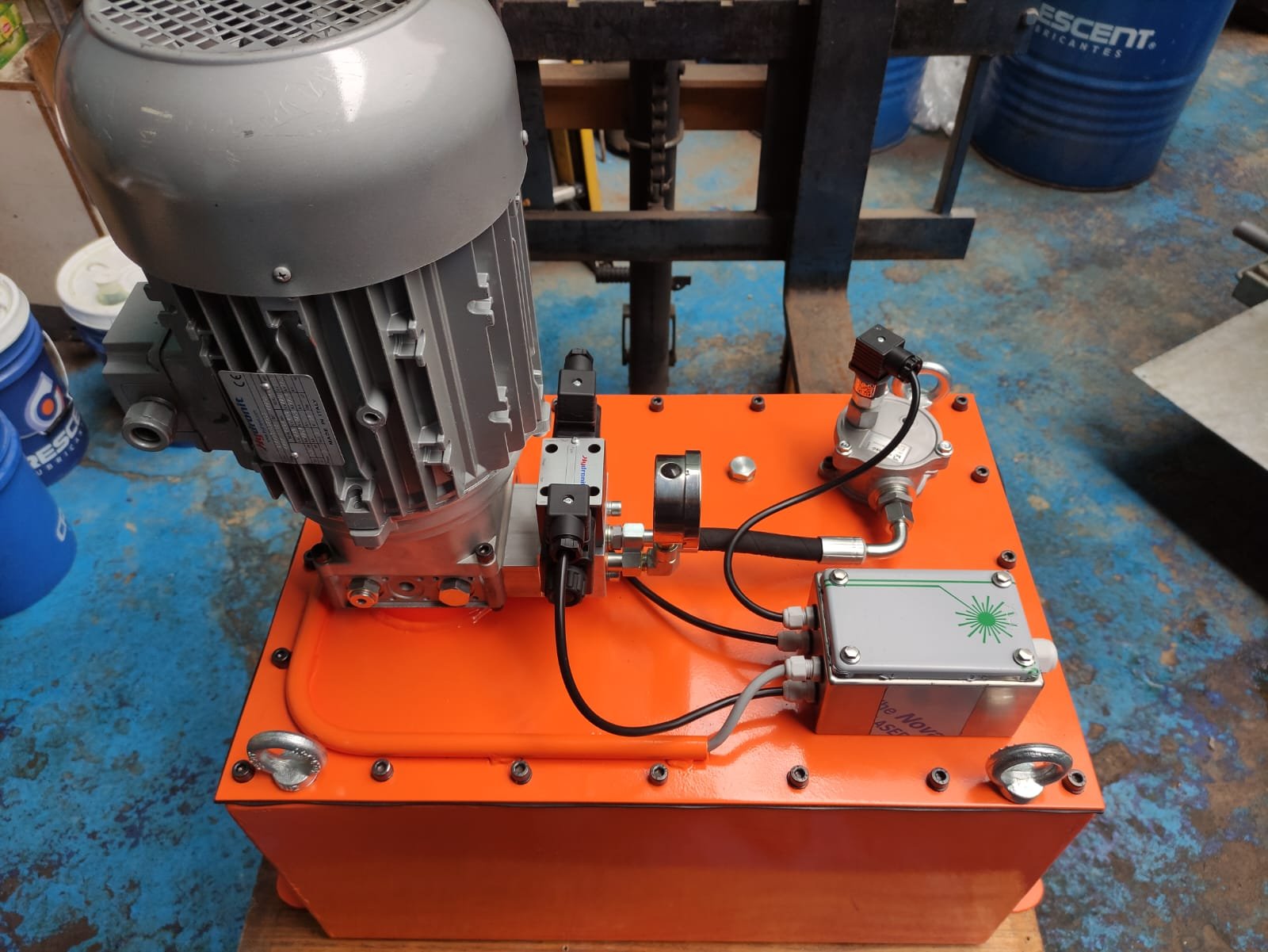

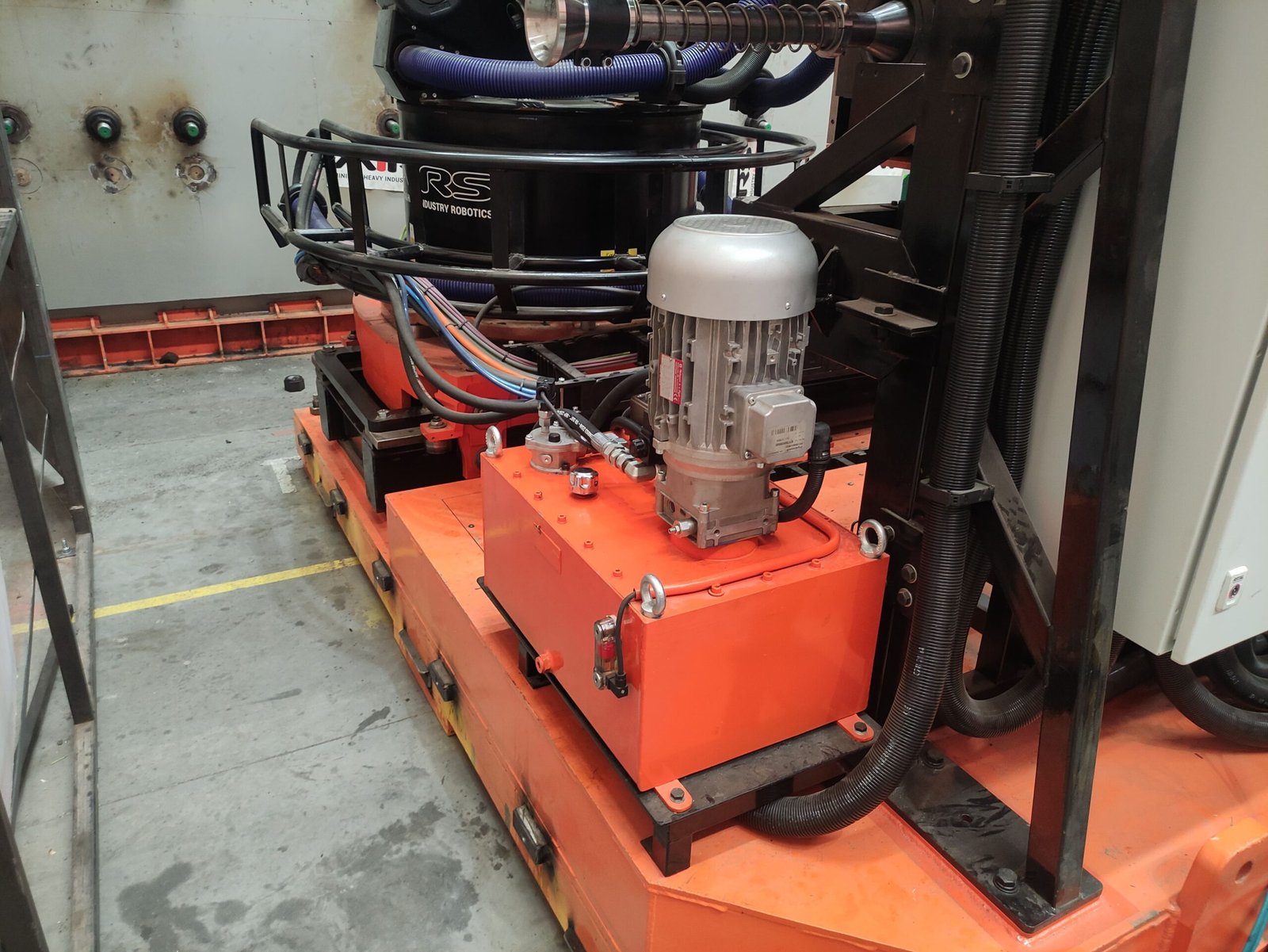

CENTRAL HIDRÁULICA PARA ROBÓTICA

Esta central hidráulica para robótica es una unidad de potencia compacta y de alto rendimiento, diseñada para brindar un flujo continuo y preciso a sistemas automatizados. Su construcción robusta y monitoreo electrónico garantizan la máxima confiabilidad, protegiendo el sistema y optimizando la respuesta de los actuadores robóticos en entornos industriales.

Características:

Motor de 380V AC de 10 HP (7,5 kW) a 2800 RPM
Bomba de engranajes de caudal fijo de 6cc
Caudal 17,4 lt/min
Válvula direccional de control 4/3 CETOP 3
Filtro de aire de Silica Gel
Estanque de acero A36 de 60 Lt. con Indicador de Nivel Electrónico On/Off
Pintura Electroestática
Presostato para saturación de filtro de retorno

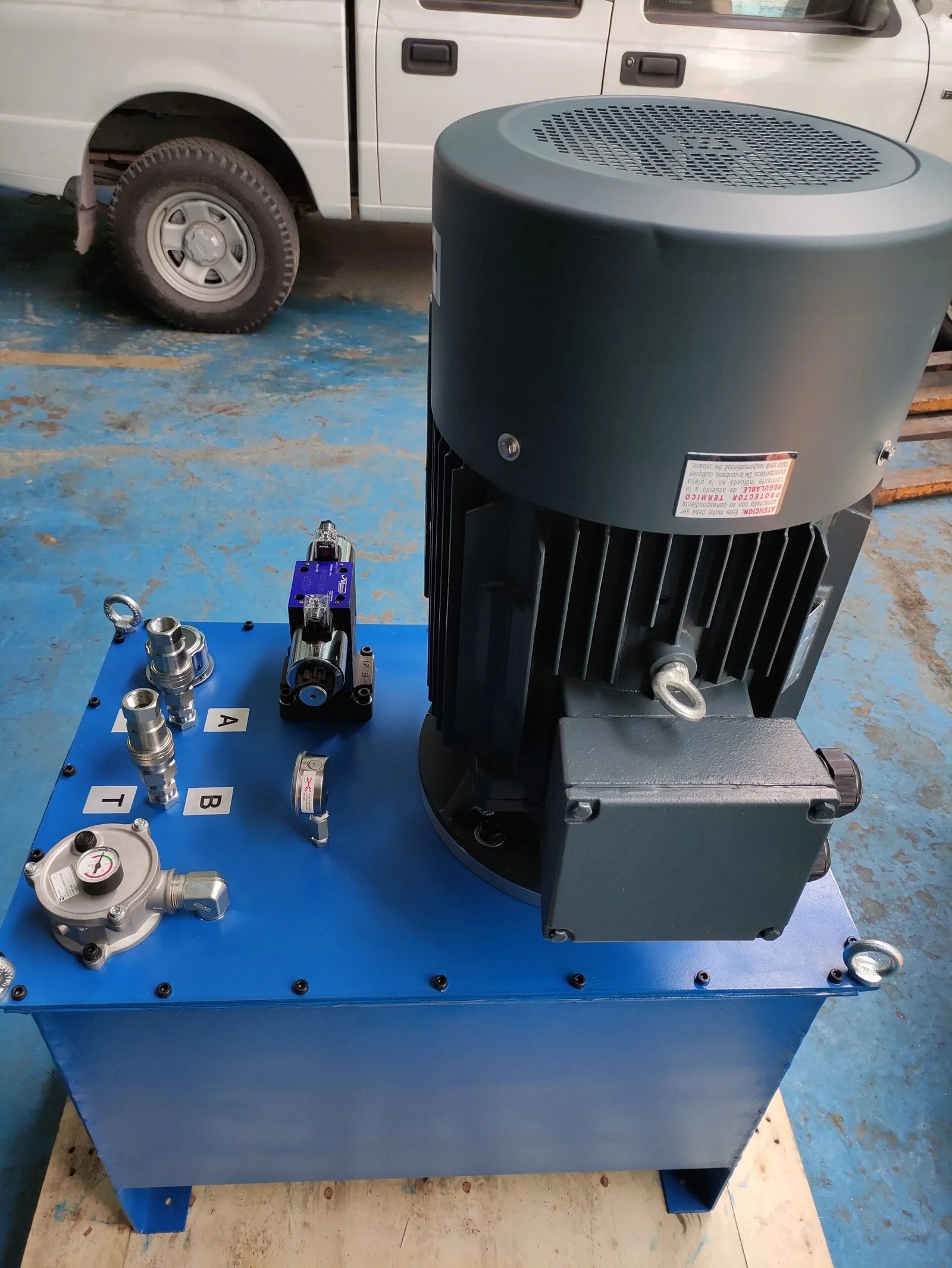

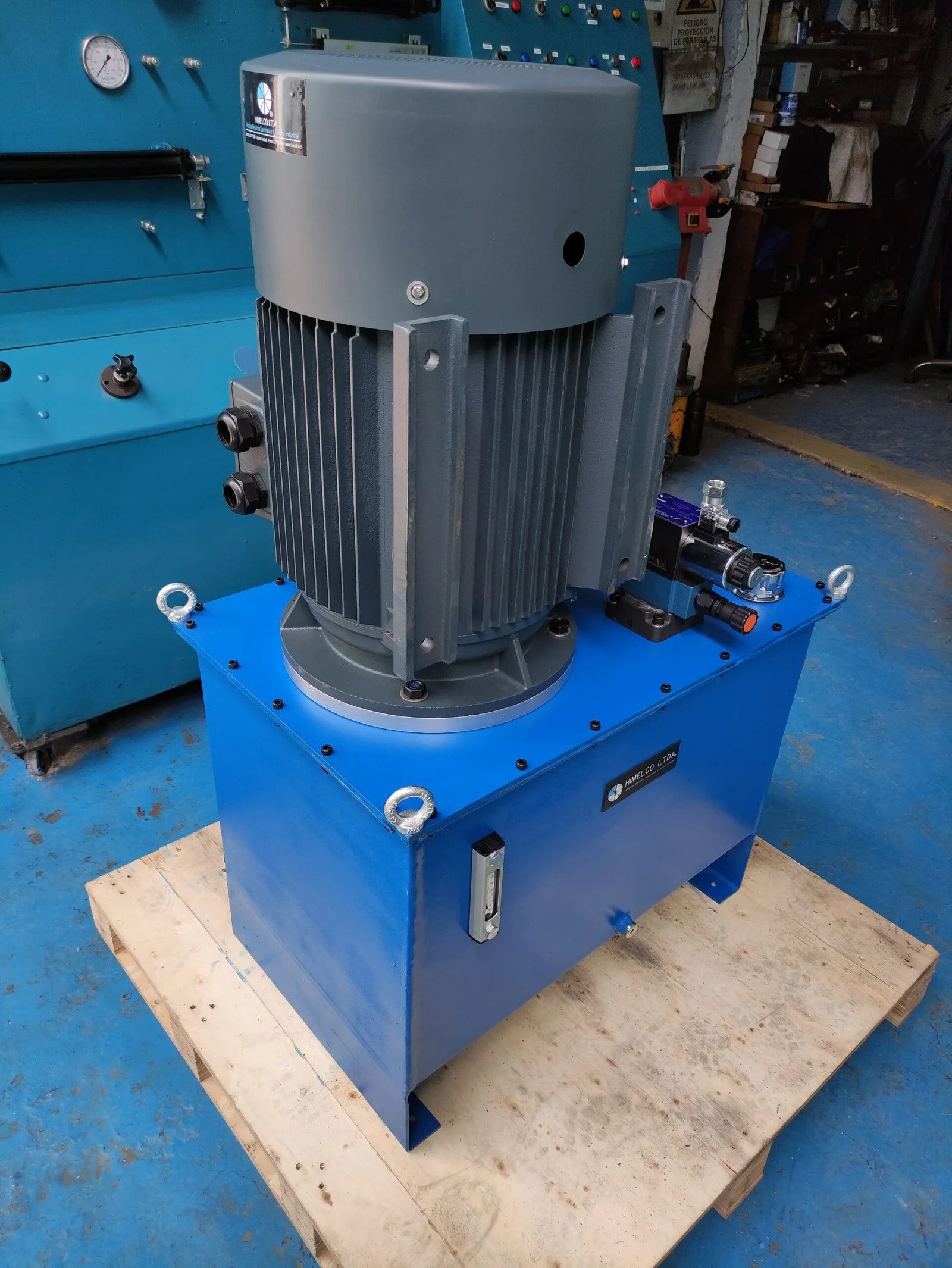

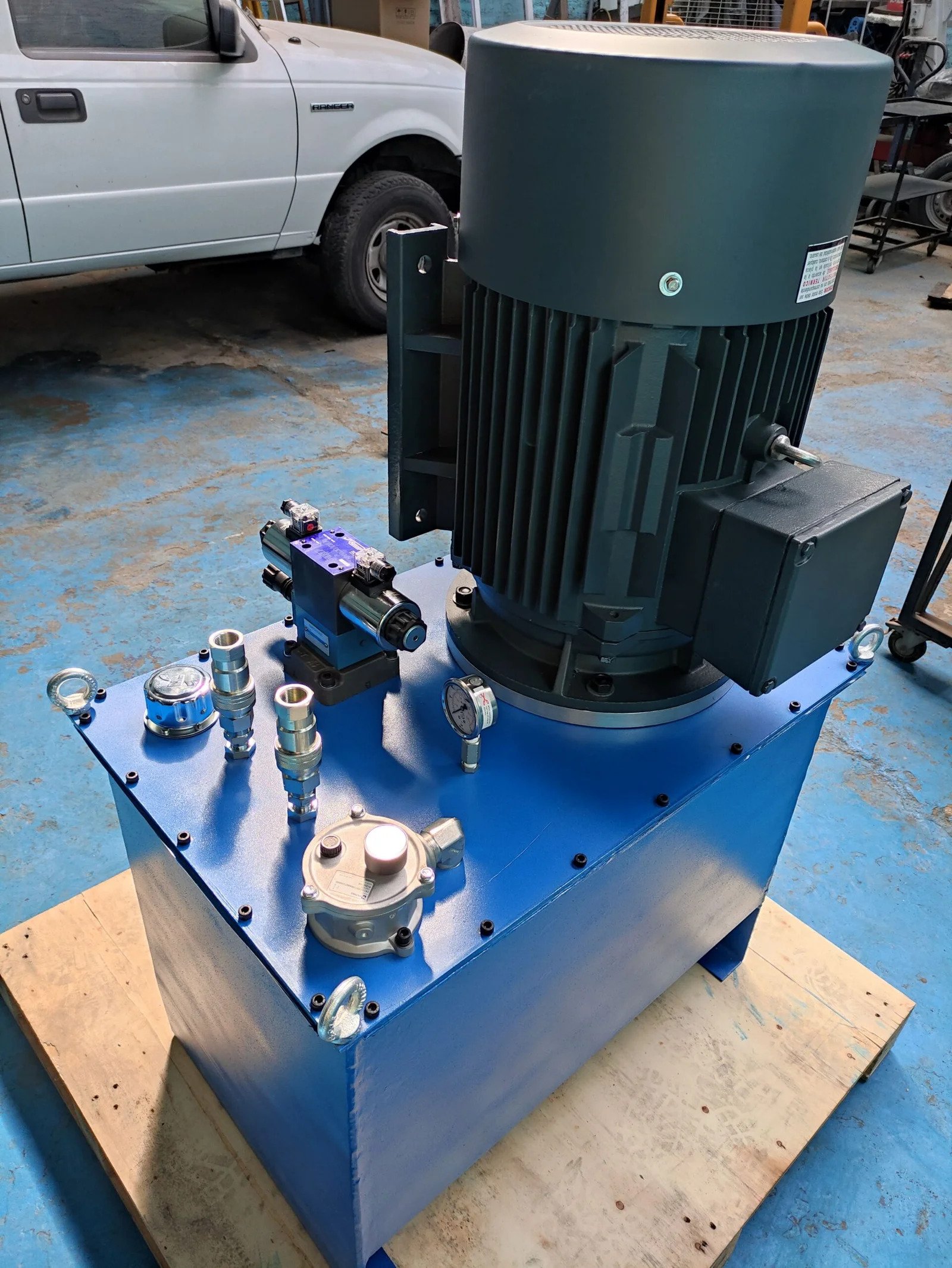

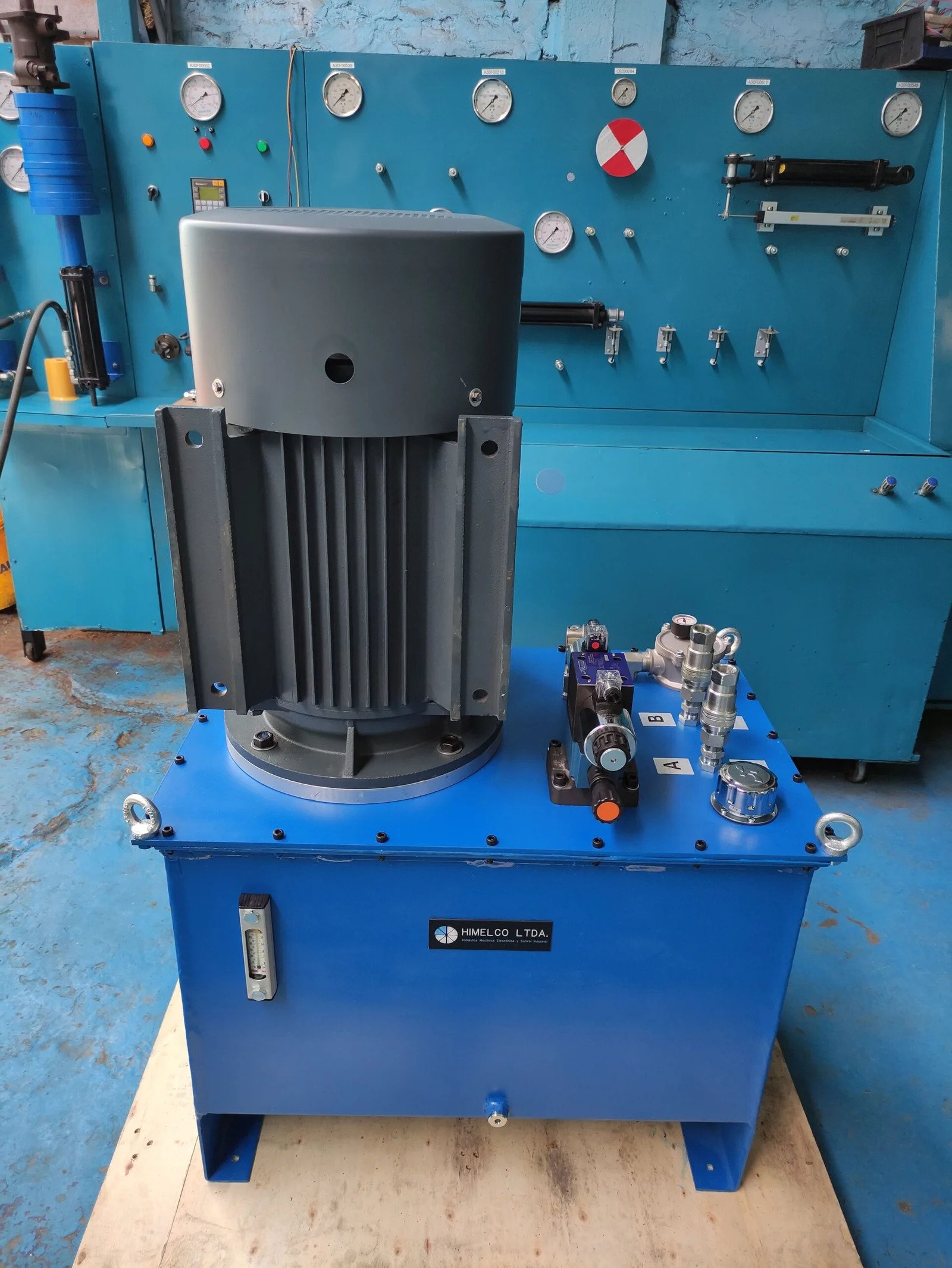

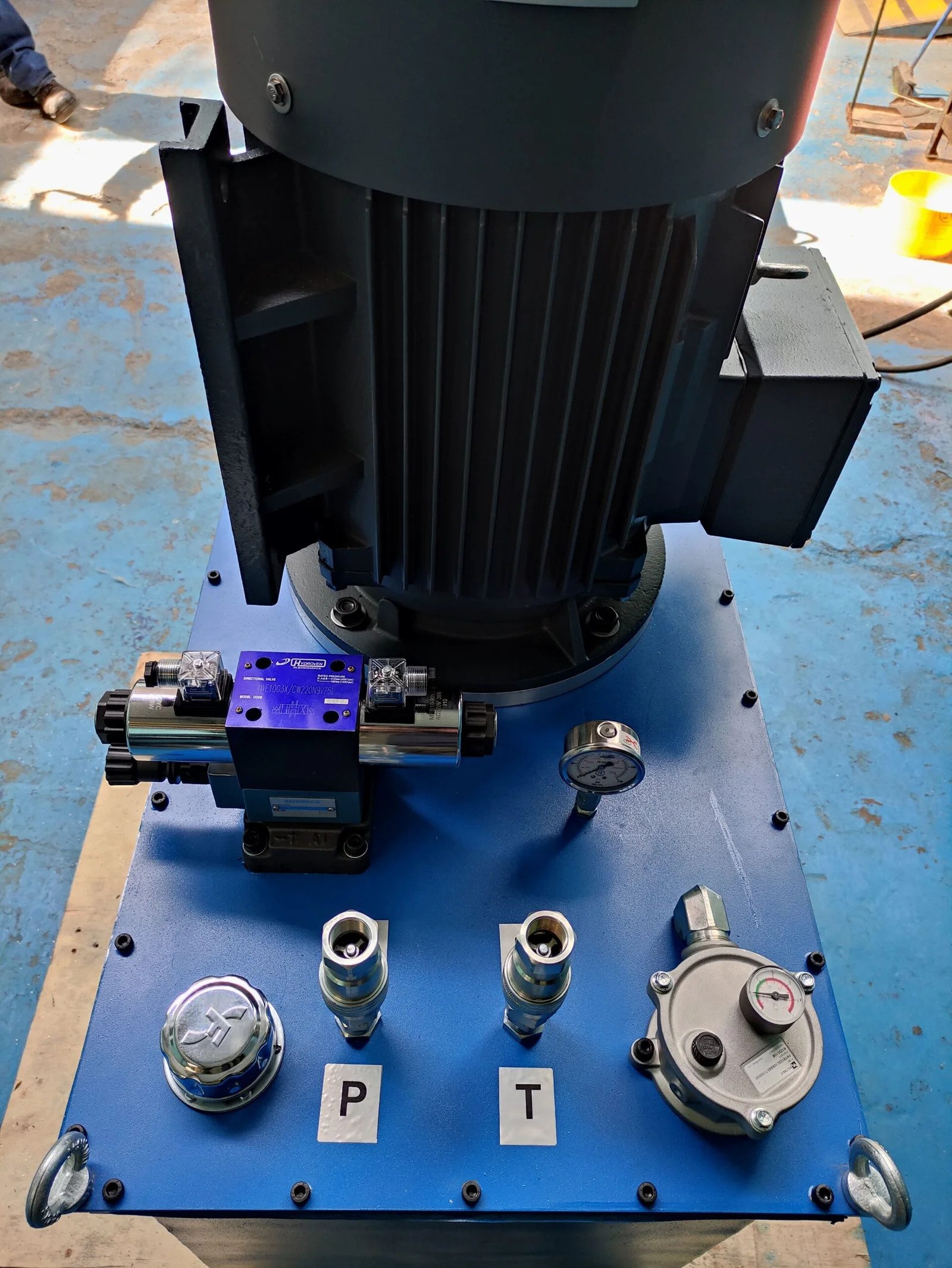

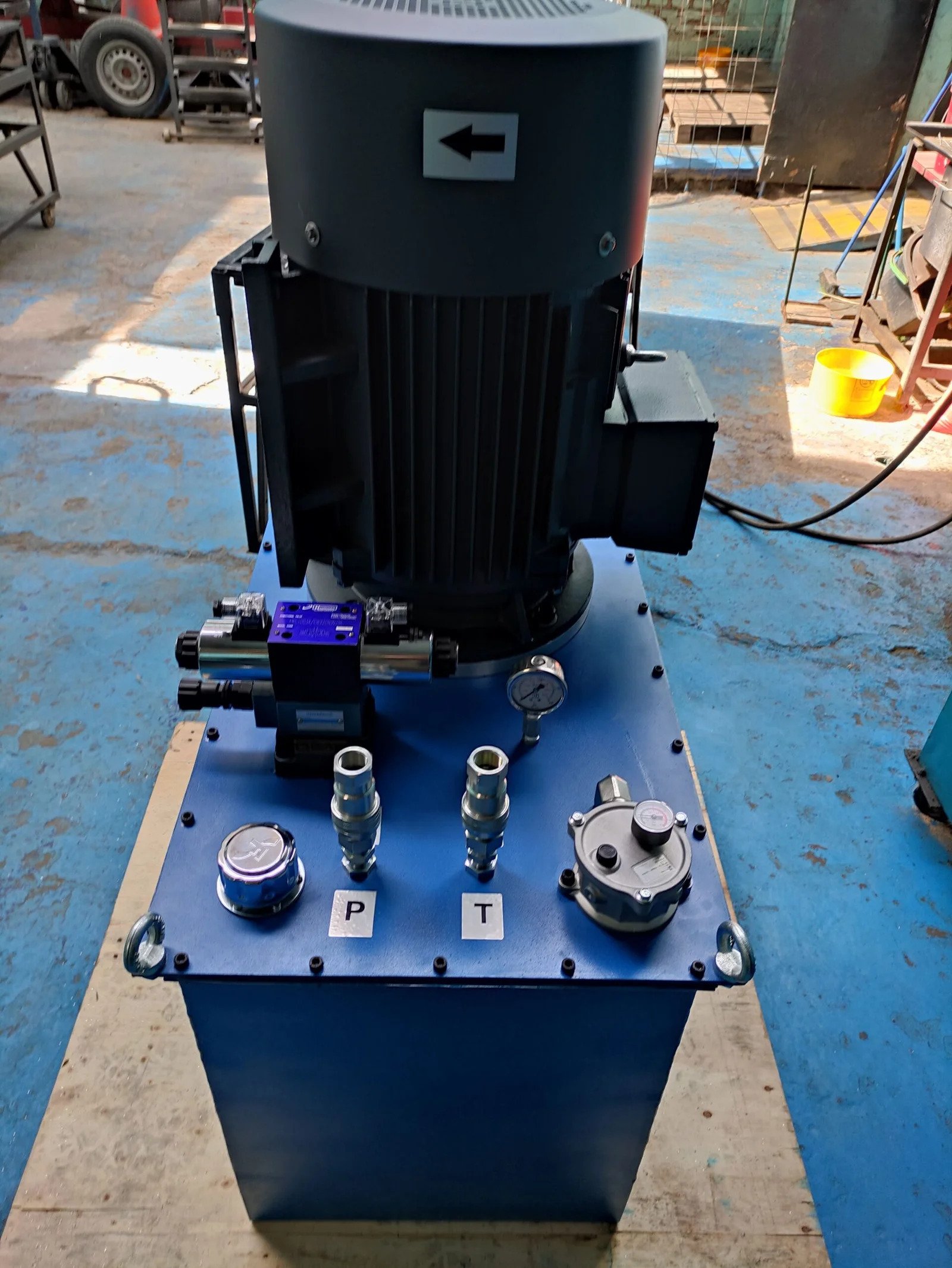

CENTRAL HIDRÁULICA PARA MOVIMIENTO DE CARGAS

Esta central hidráulica de alta potencia está diseñada y fabricada especialmente para el accionamiento exigente de cilindros hidráulicos en tareas de movimiento de cargas pesadas. Su ingeniería robusta permite generar un rendimiento superior para aplicaciones industriales severas, garantizando un control de fluido preciso, una operación segura y una gran facilidad de conexión en terreno.
Características:

Motor trifásico 380V de 40 HP de 4 polos
Bomba de engranajes de 46cc que entrega un caudal de 67,6 litros/min
Filtro de succión, Filtro de retorno, indicador de nivel y manómetro
Válvula CETOP5 4/3 Centro Tandem con bobinas de 220VAC
Válvula limitadora de presión CETOP 5
Estanque de Acero A36 180 Litros
Con Salida P y T con acoples rápidos
Presión Máxima: 3200 PSI

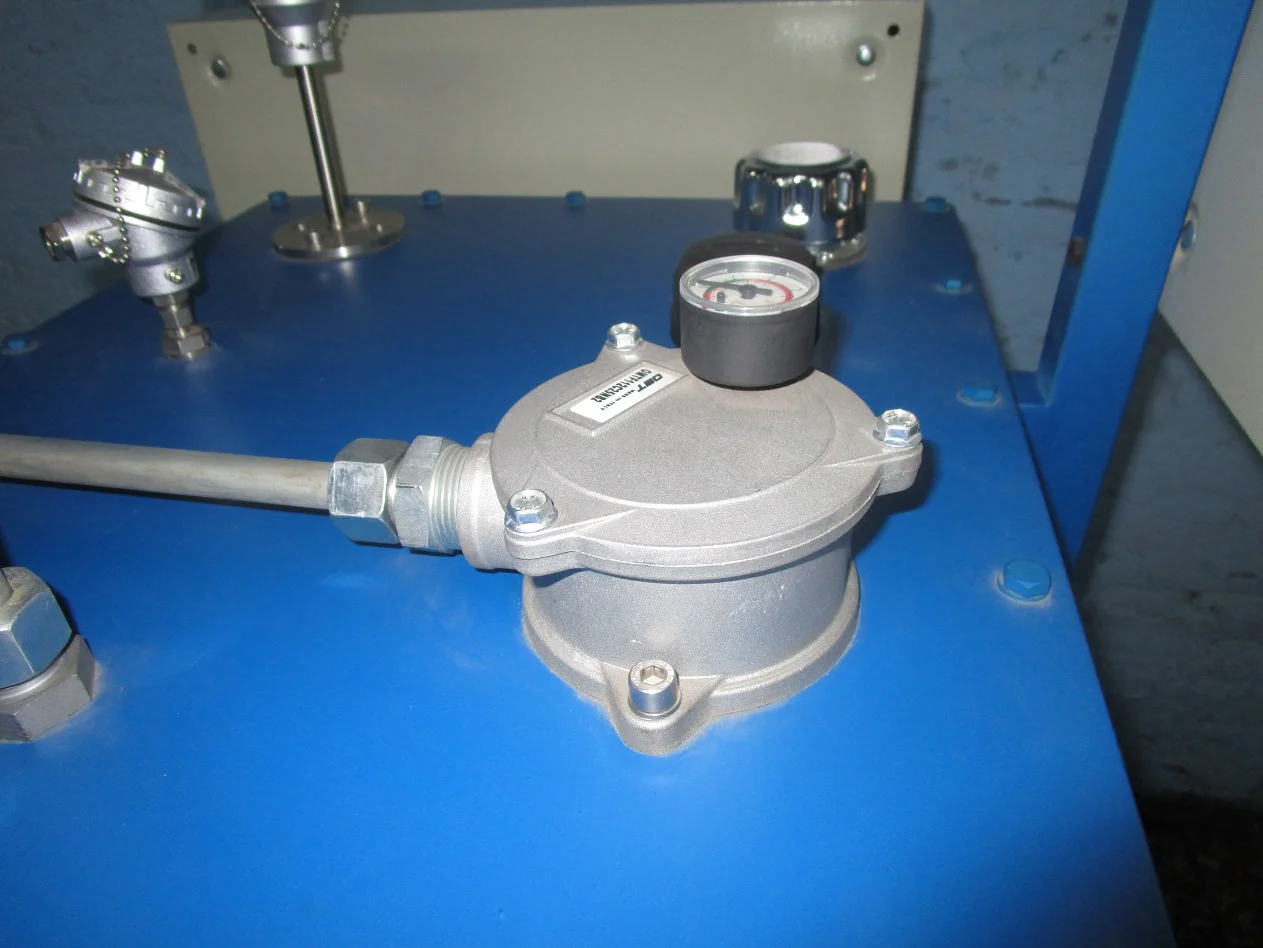

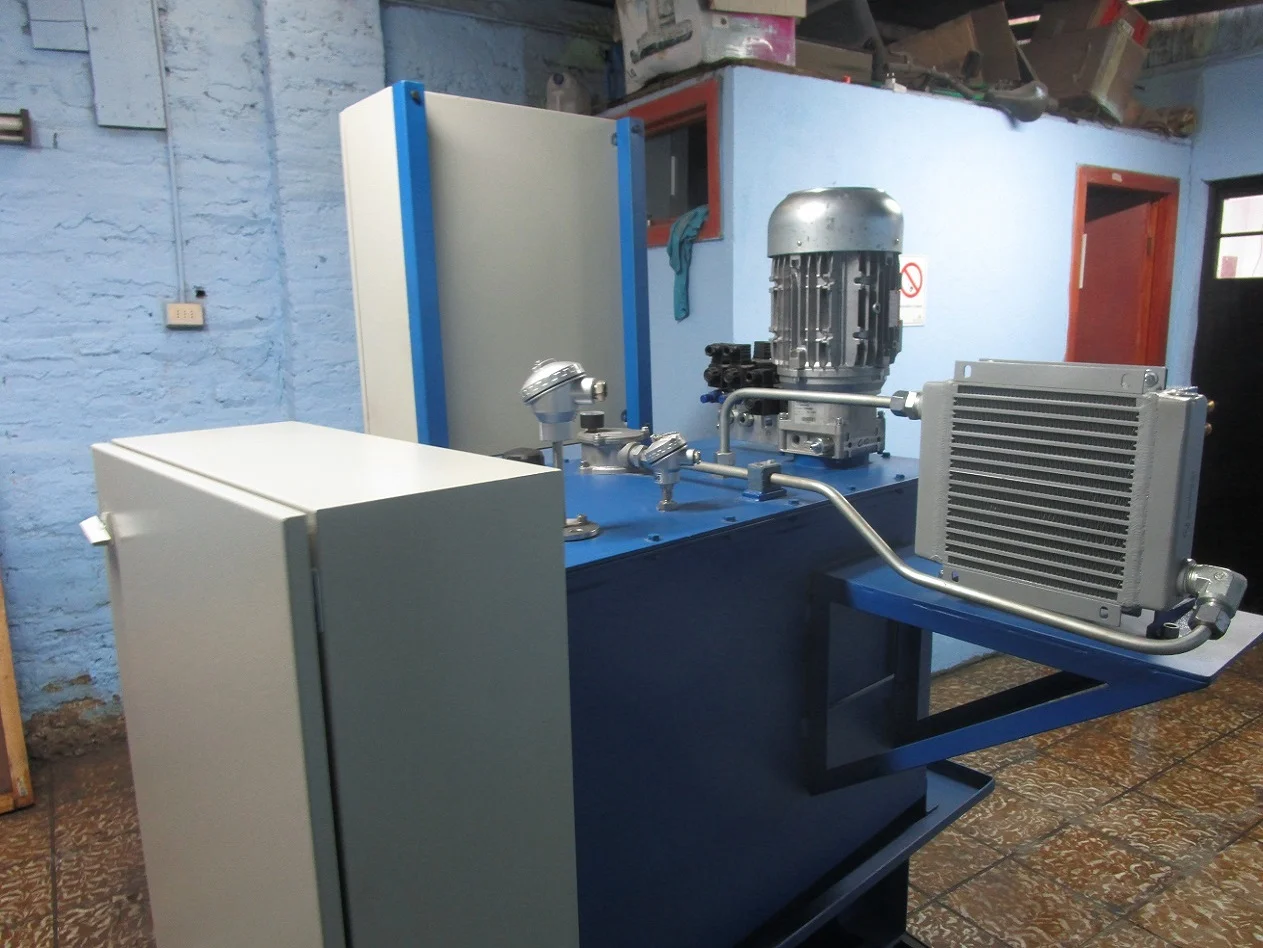

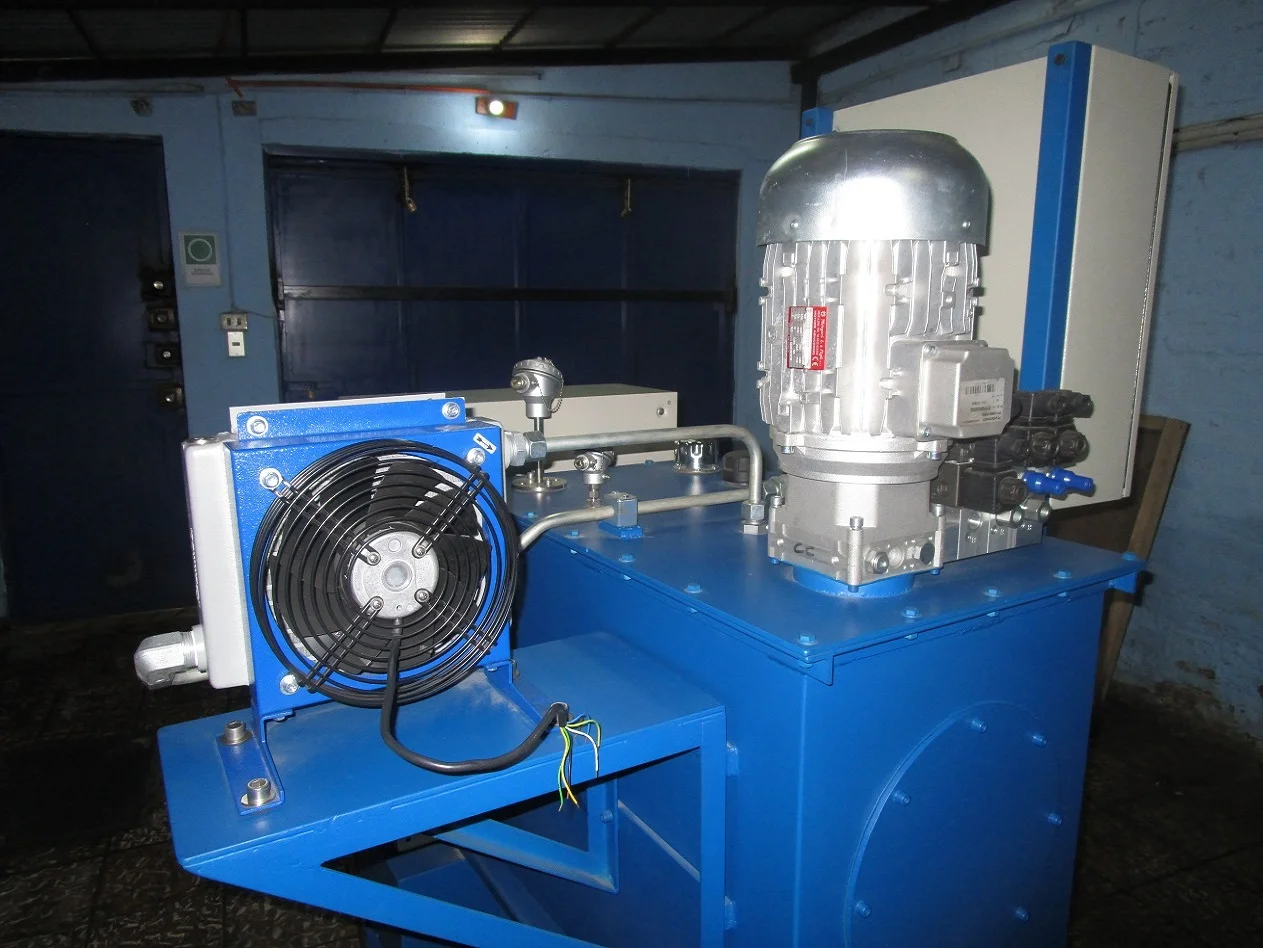

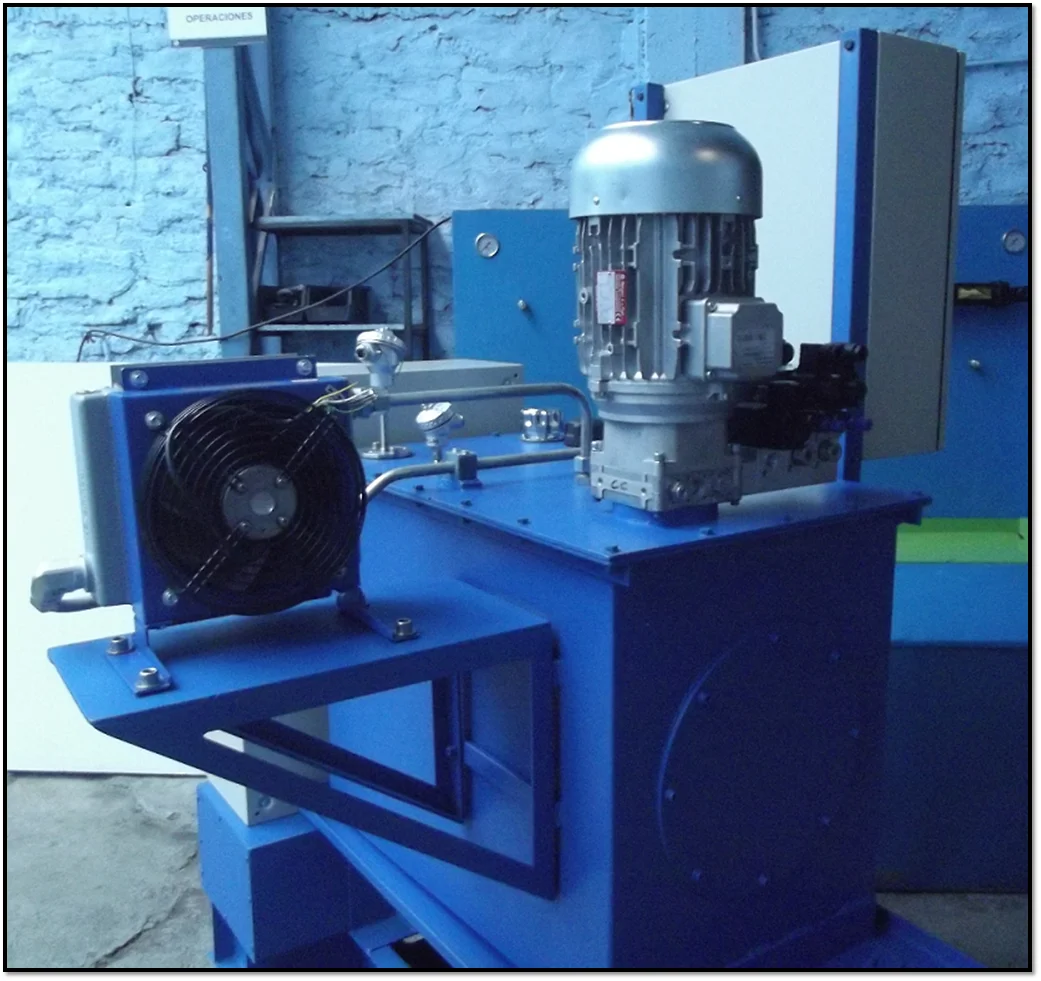

CENTRAL HIDRÁULICA PARA MINERÍA

Esta Central Hidráulica Industrial Heavy Duty para minería genera potencia mediante un motor de alto rendimiento para accionar cilindros y motores en el movimiento de grandes cargas (como compuertas o válvulas en tratamiento de relaves). Su diseño es continuo y altamente resistente para operar a la intemperie frente a temperaturas variables y polvo en suspensión.
Características:

Motor Eléctrico 7,5 KW 380VAC 2900RPM 50Hz
Presión Máxima de Trabajo real 210 BAR (3045 PSI)
Presión óptima de operación 150 BAR continuos (2120 PSI)
Caudal Máximo 17 LPM instalados (este valor puede ser menor si el cliente lo necesita).

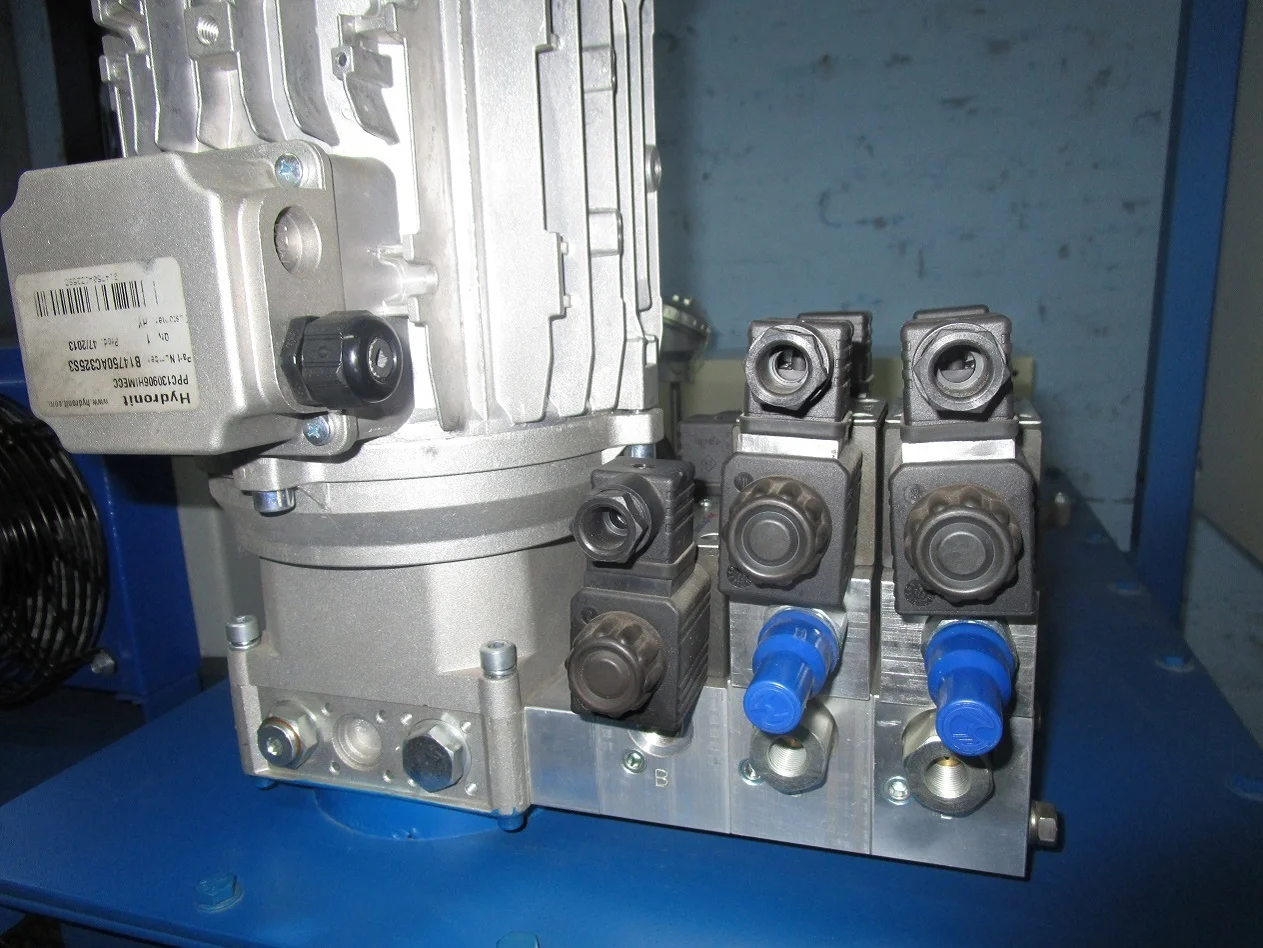

Válvulas direccionales CETOP 3, Válvula Check para protección de Bomba, Válvulas Check doble pilotada, Válvulas reguladoras de flujo modulares y de sobrepresión (VLP)
Filtro de Succión, Retorno y venteo
Bomba de engranajes “High Pressure” (260 BAR)
Voltaje Motor Eléctrico 380 VAC

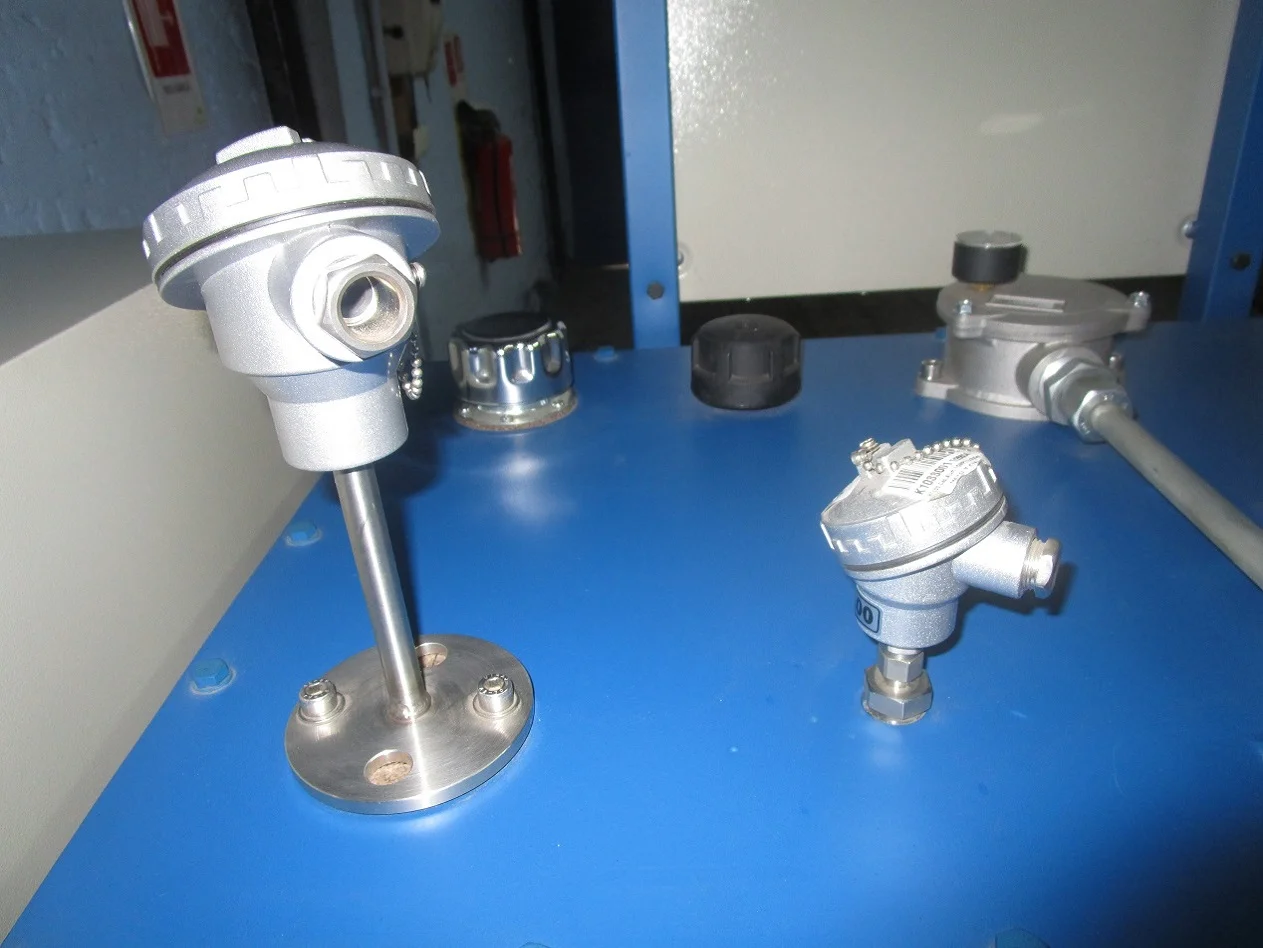

Indicadores de nivel y Temperatura (4-20 mA)
Estanque 240 Litros con Pintura Epoxica RAL 5005
Tableros Distribución TDP-TDC
Sistema de Comunicación PROFIBUS
Instalación Eléctrica según:
Nch Elec. 2/84 (Elaboración y presentación de proyectos)
Nch Elec. 4/84 (Instalación Interiores de Baja Tensión)

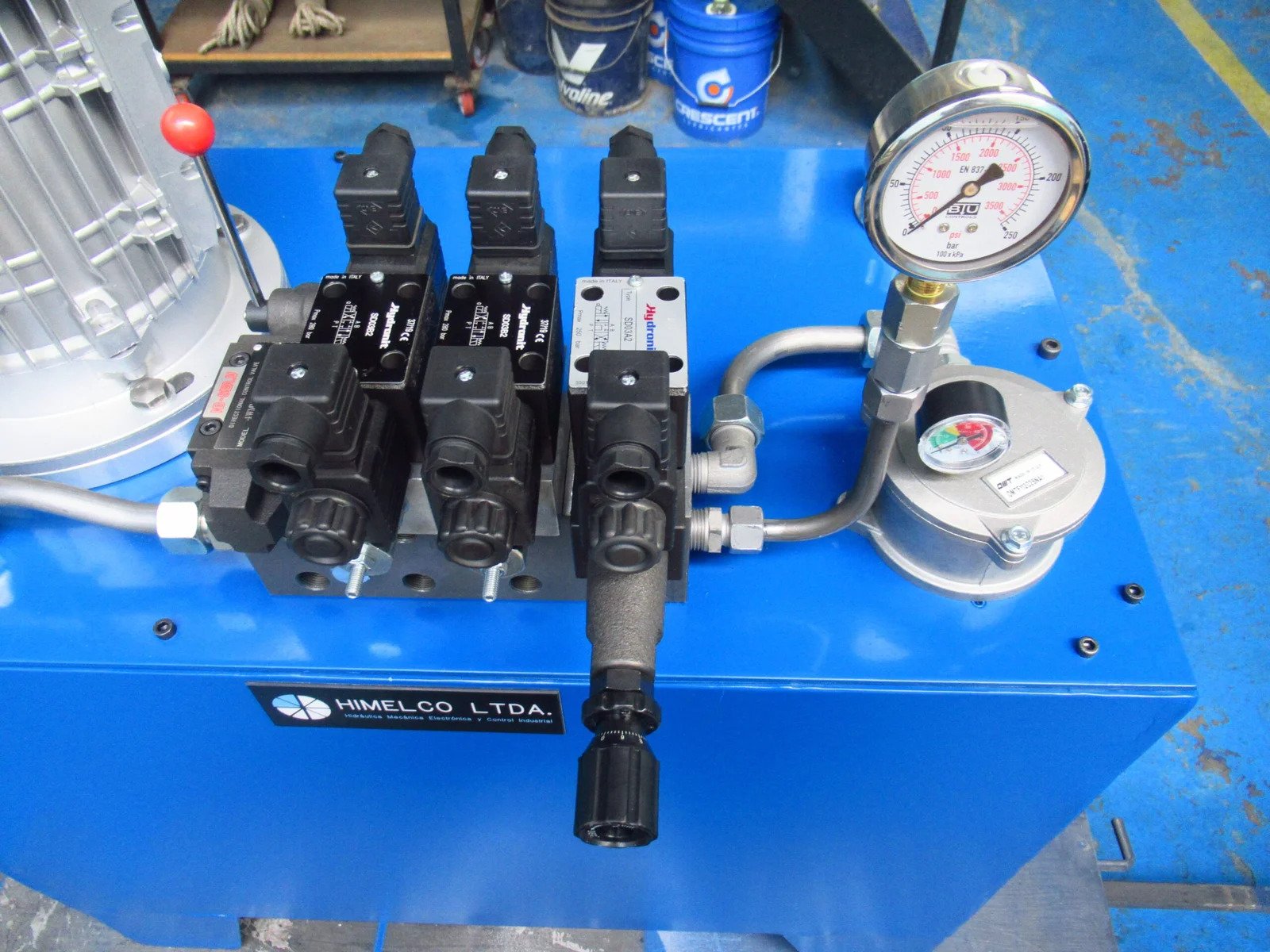

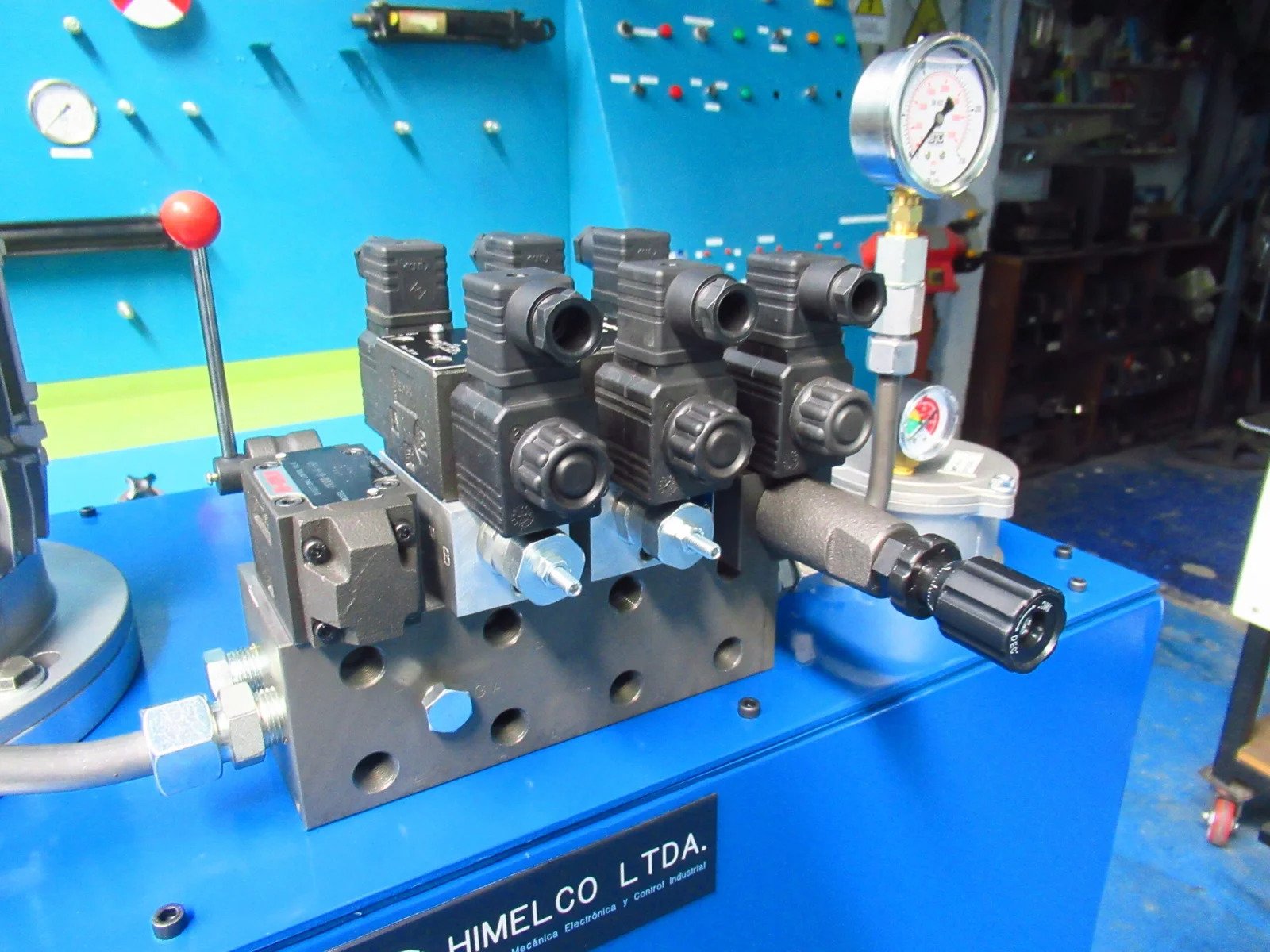

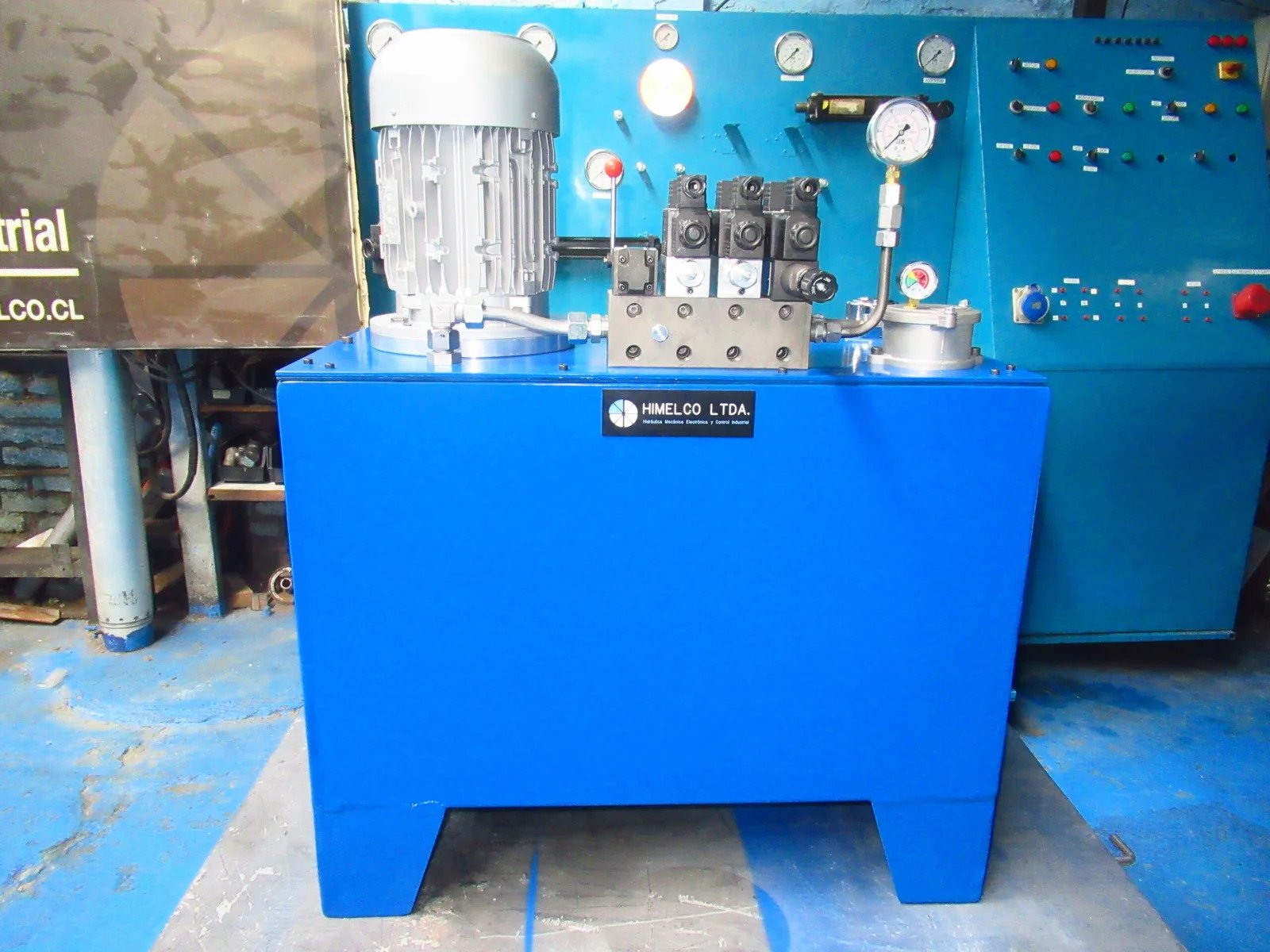

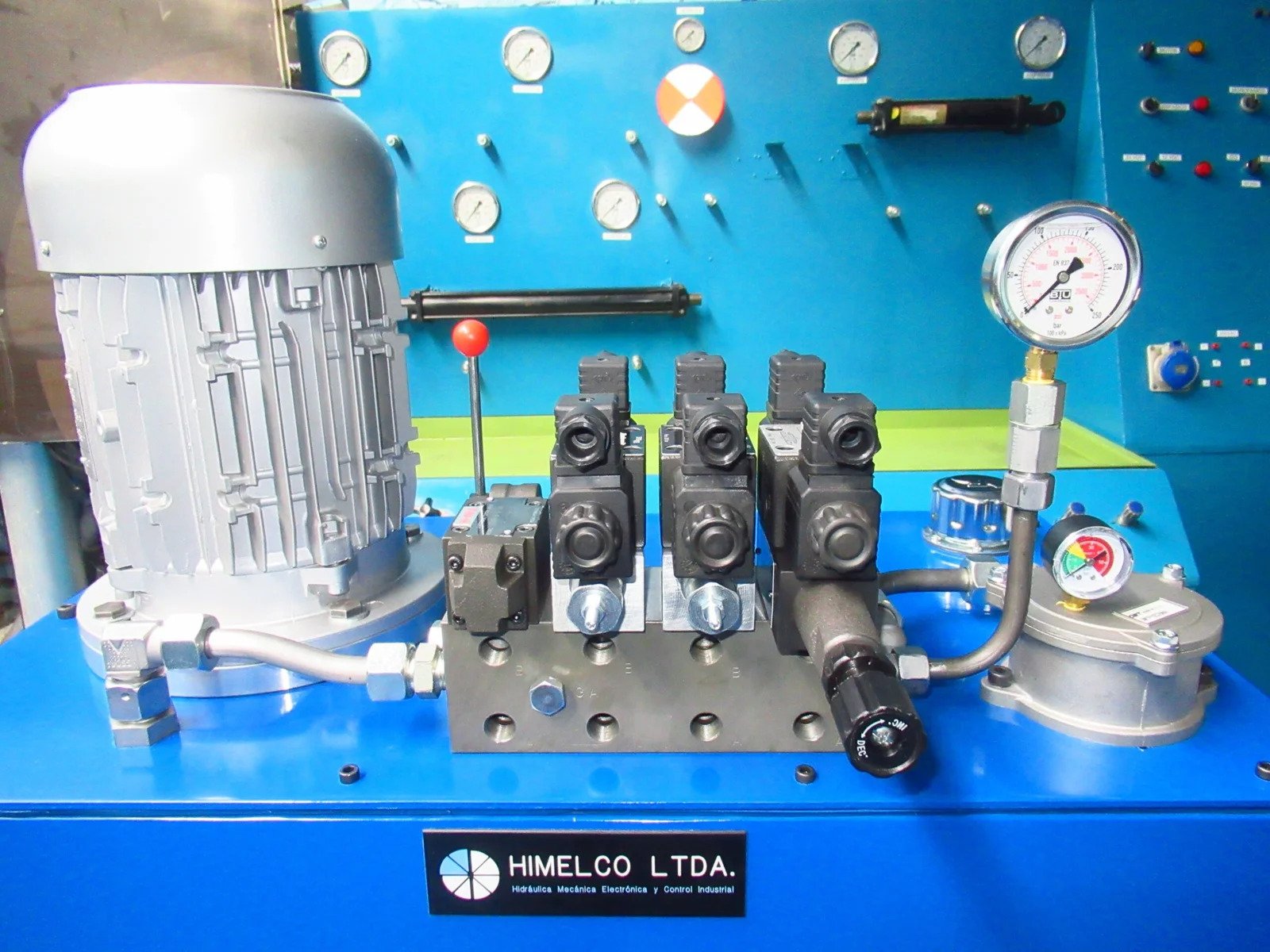

CENTRAL HIDRÁULICA PARA ACTUADORES HIDRÁULICOS

Central hidráulica versátil y de gran confiabilidad, desarrollada para entregar potencia y control preciso a múltiples puntos de trabajo en entornos industriales exigentes. Su diseño optimizado permite operar diversos actuadores tanto de forma simultánea como individual, ofreciendo una excelente flexibilidad operativa ante cambiantes demandas de proceso mediante un eficiente control eléctrico o de respaldo manual.
Características:

Motor de 380V de 10 HP (7,5 kW) a 2800 RPM
Estanque de acero A36 de 160 lt con anticorrosivo epóxico y esmalte epóxico
1 Válvula de sobrepresión (VLP)
3 Válvulas de control direccional eléctricas 4/3 CETOP 3
1 Válvula de control direccional manual por palanca 4/3 CETOP 3
Incluye 2 válvulas reguladoras de caudal dobles CETOP 3
Filtro retorno con indicador de saturación
Manómetro de presión en línea
Indicador de nivel analogo

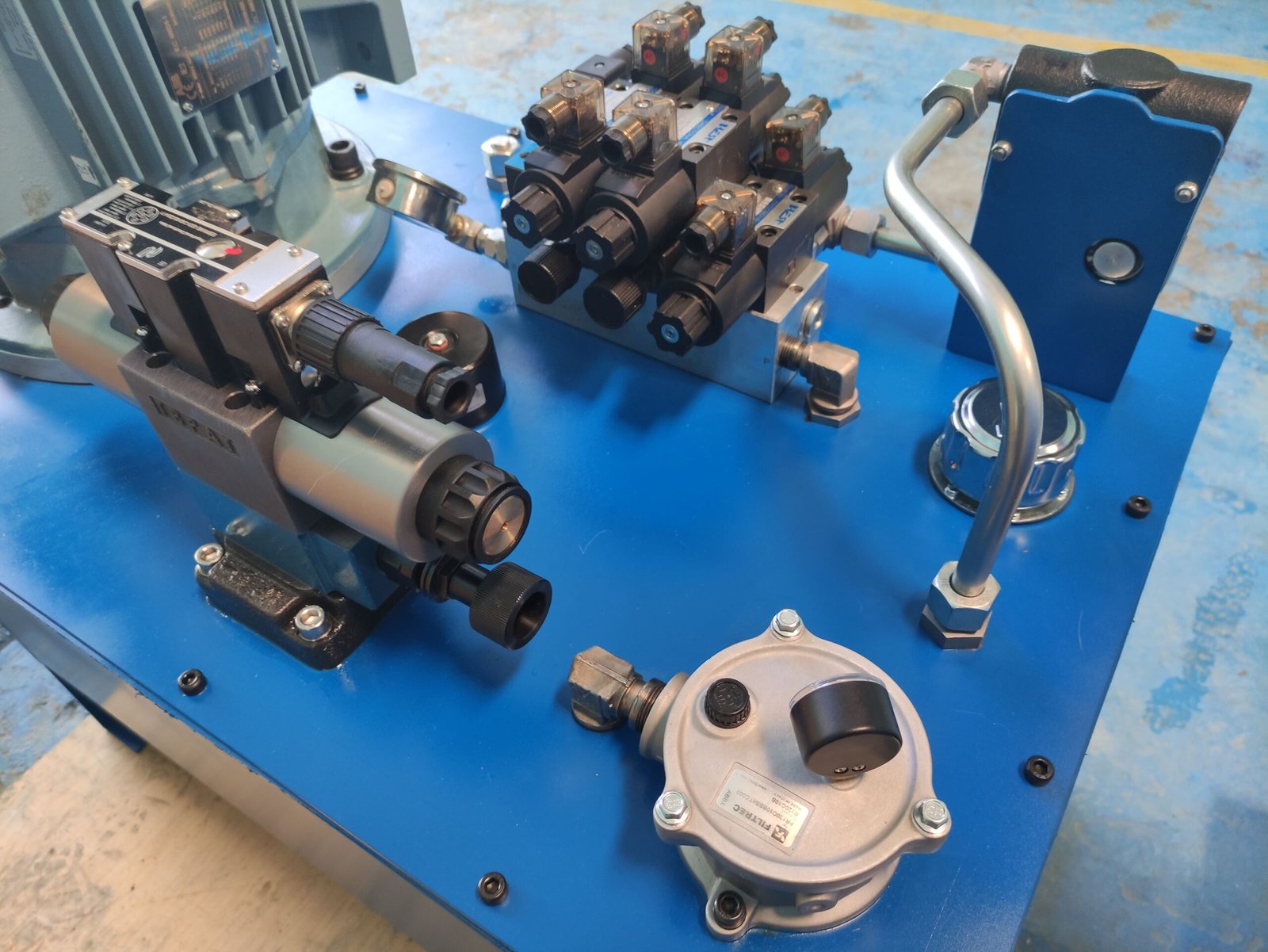

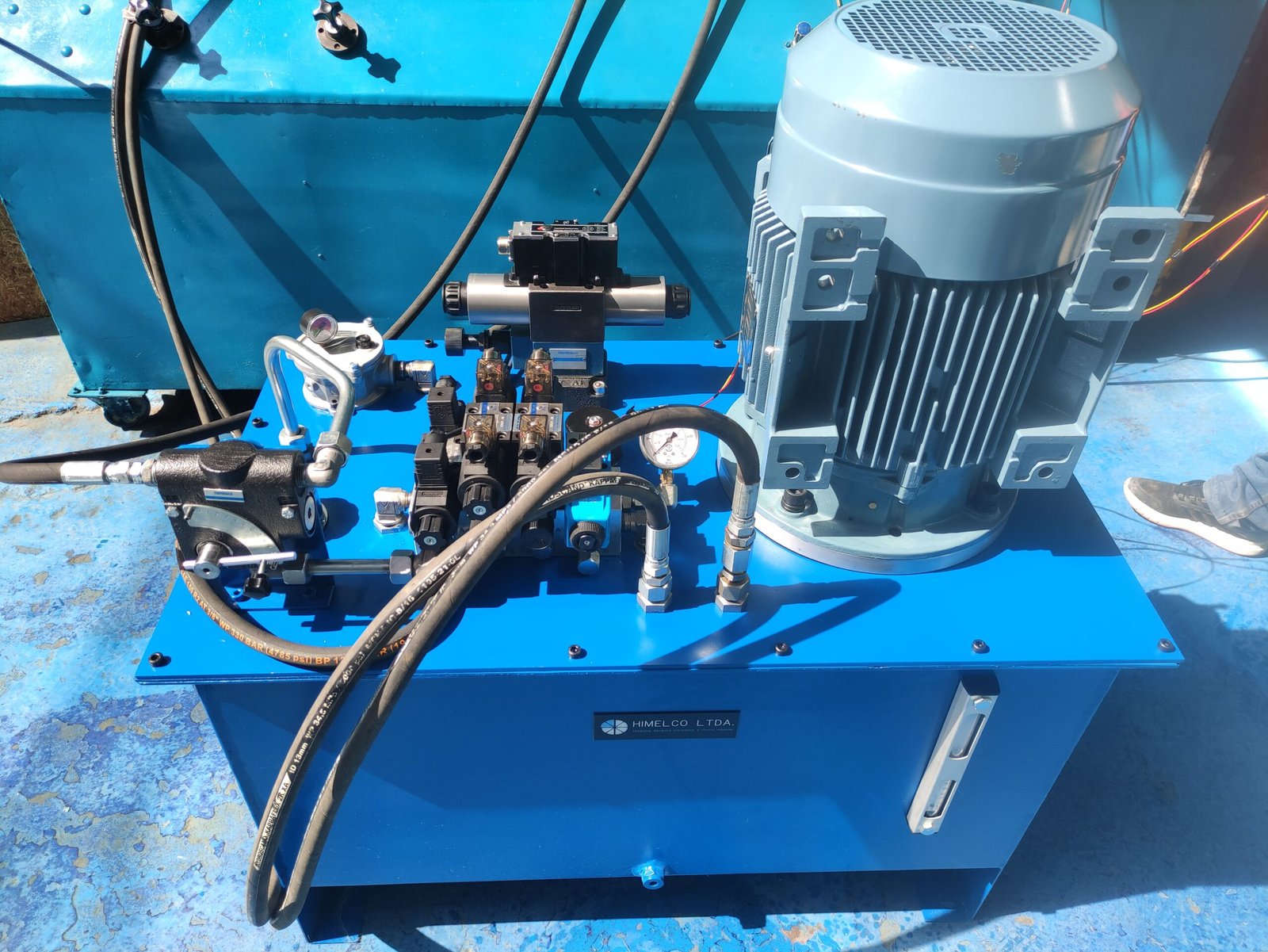

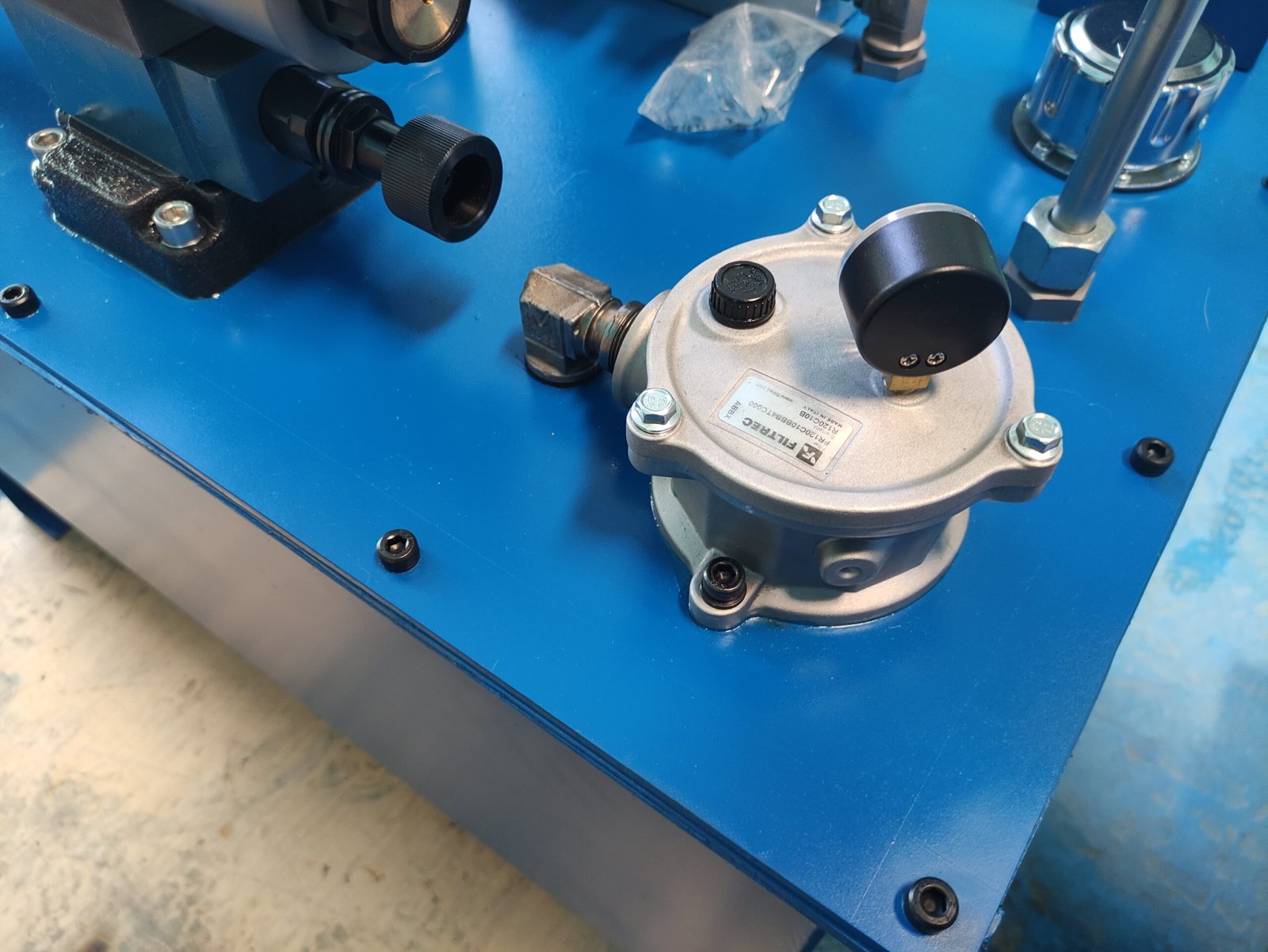

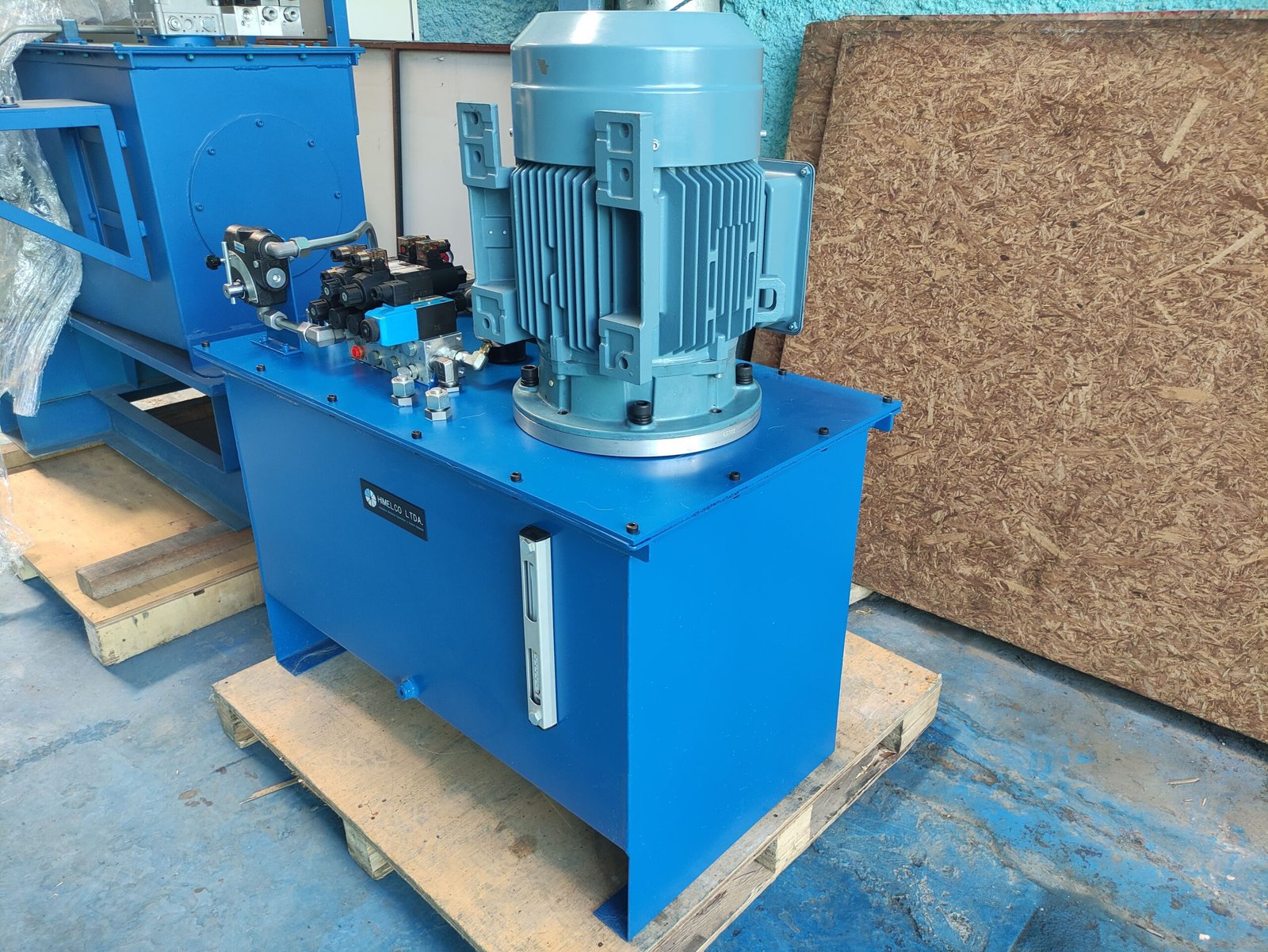

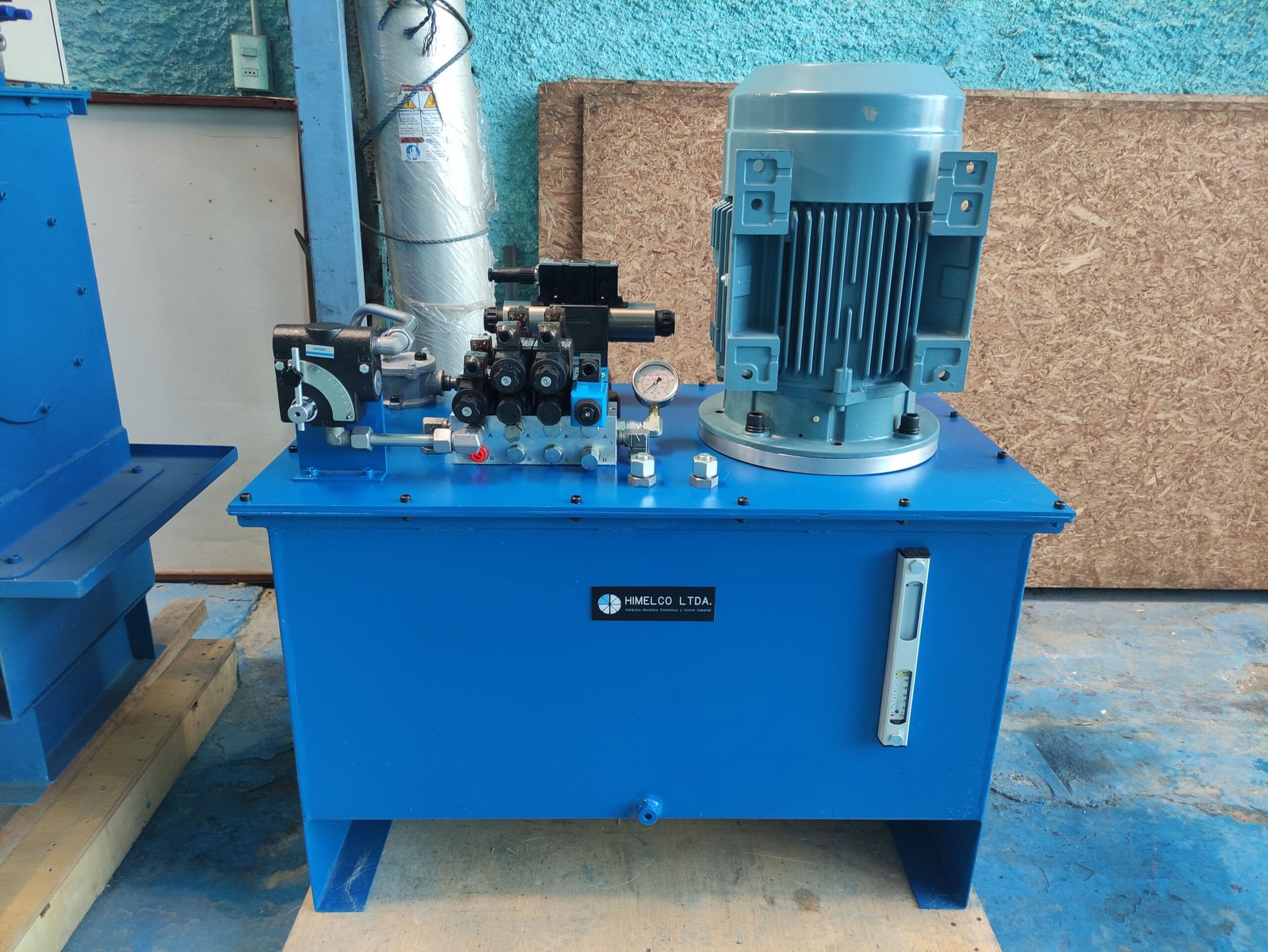

CENTRAL HIDRÁULICA CON VALVULAS PROPORCIONAL

Central hidráulica de alta potencia y control dinámico, diseñada para el accionamiento de motores hidráulicos en faenas mineras y aplicaciones industriales severas. Su configuración destaca por ofrecer un control de flujo y presión suave, continuo y de alta precisión, minimizando los impactos mecánicos durante las maniobras y garantizando una excelente eficiencia operativa y confiabilidad en entornos de trabajo exigentes.
Características:

Motor de 380V de 20 HP (15 kW) a 1450 RPM de 4 Polos
Bomba de engranajes de 33cc que entrega un caudal de 47,8 lt/min
Estanque de acero de 200 lt con anticorrosivo epóxico y esmalte epóxico
1 Válvula Proporcional CETOP 5 con driver integrado
1 Válvula de partida sin carga
3 Válvulas de control de dirección CETOP 3
2 Válvulas reguladoras de caudal doble CETOP 3
1 Válvula reguladora de caudal compensada en línea
Filtro de succión y retorno
Presión de trabajo de 140bar

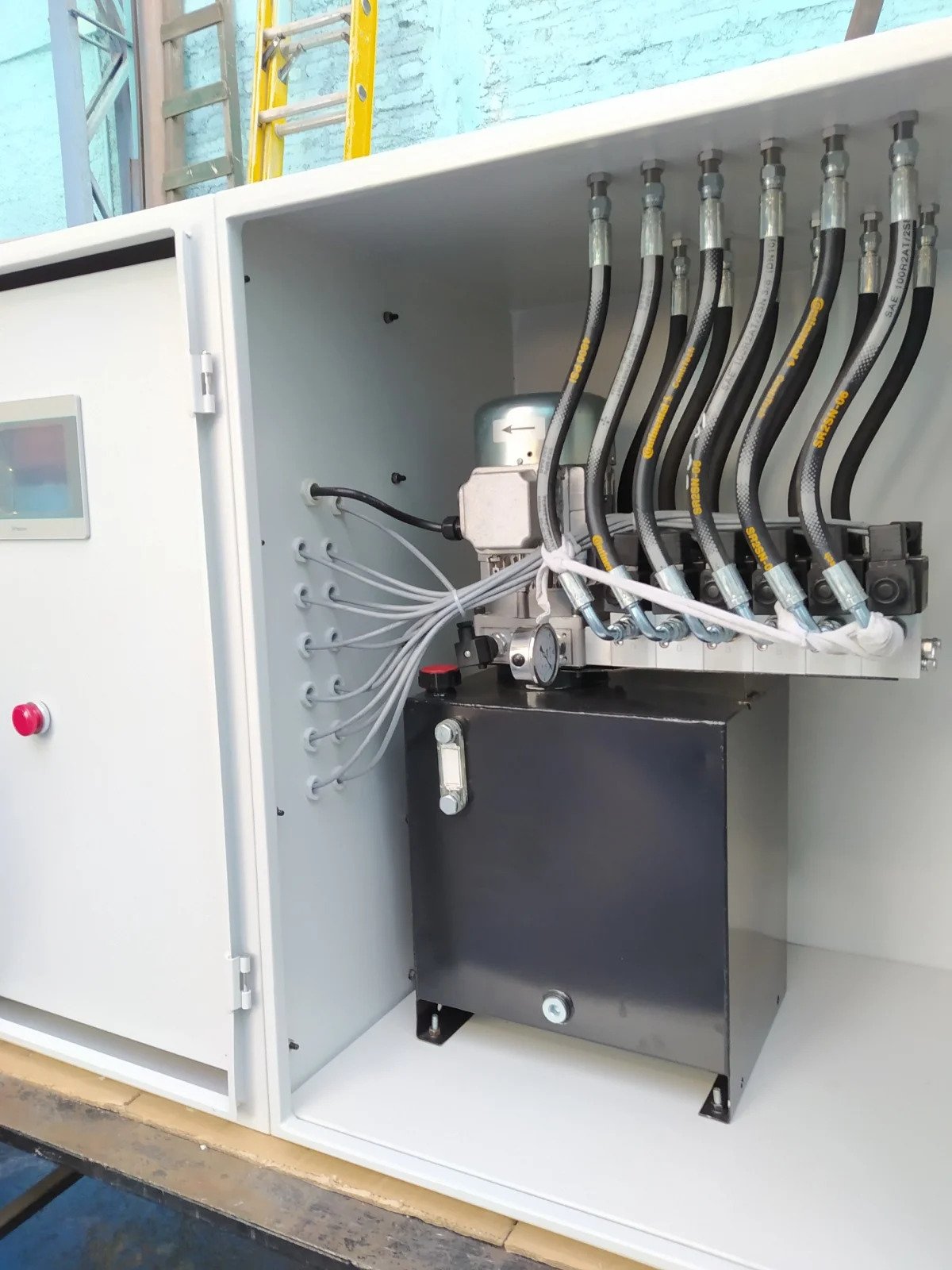

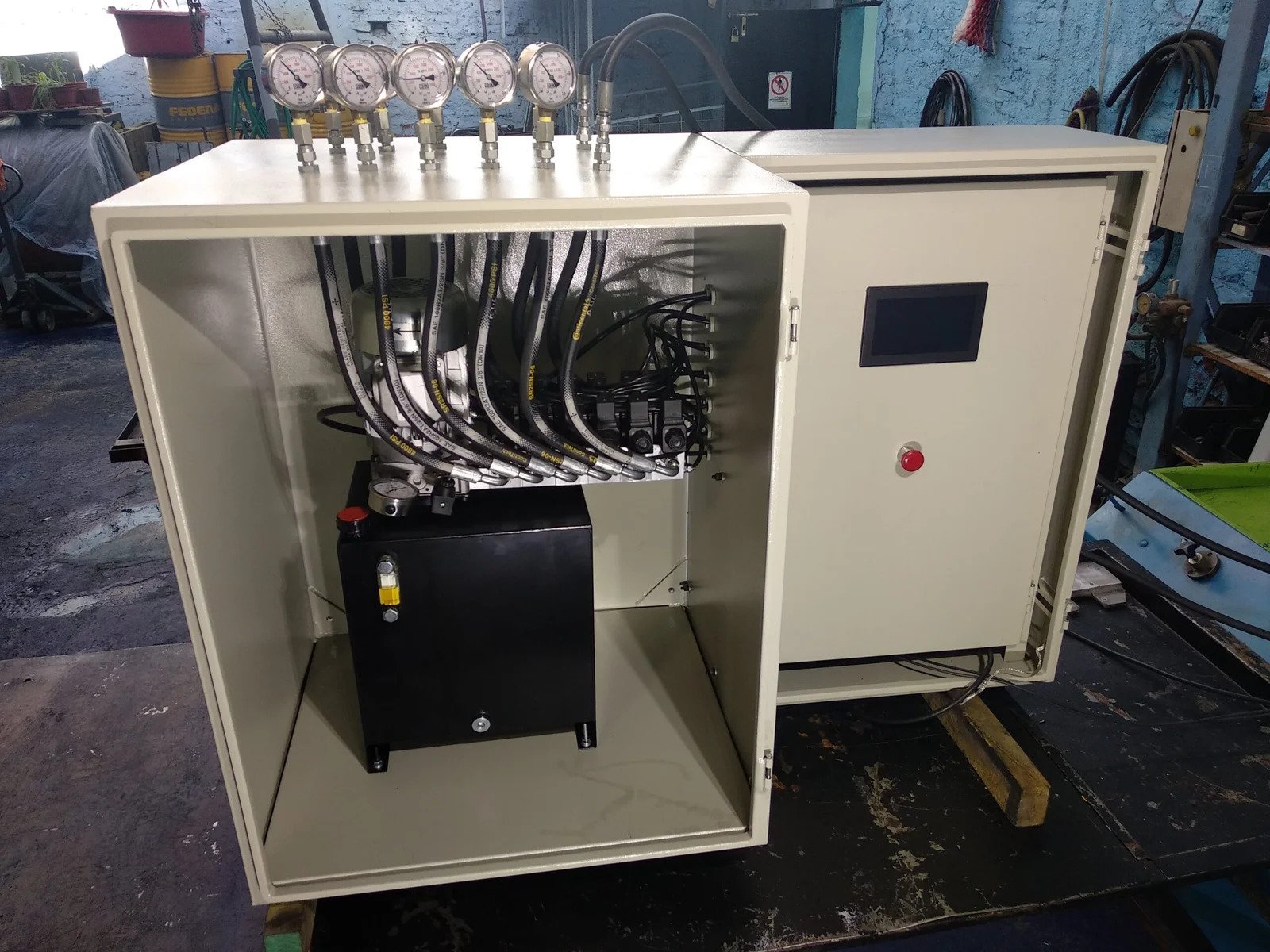

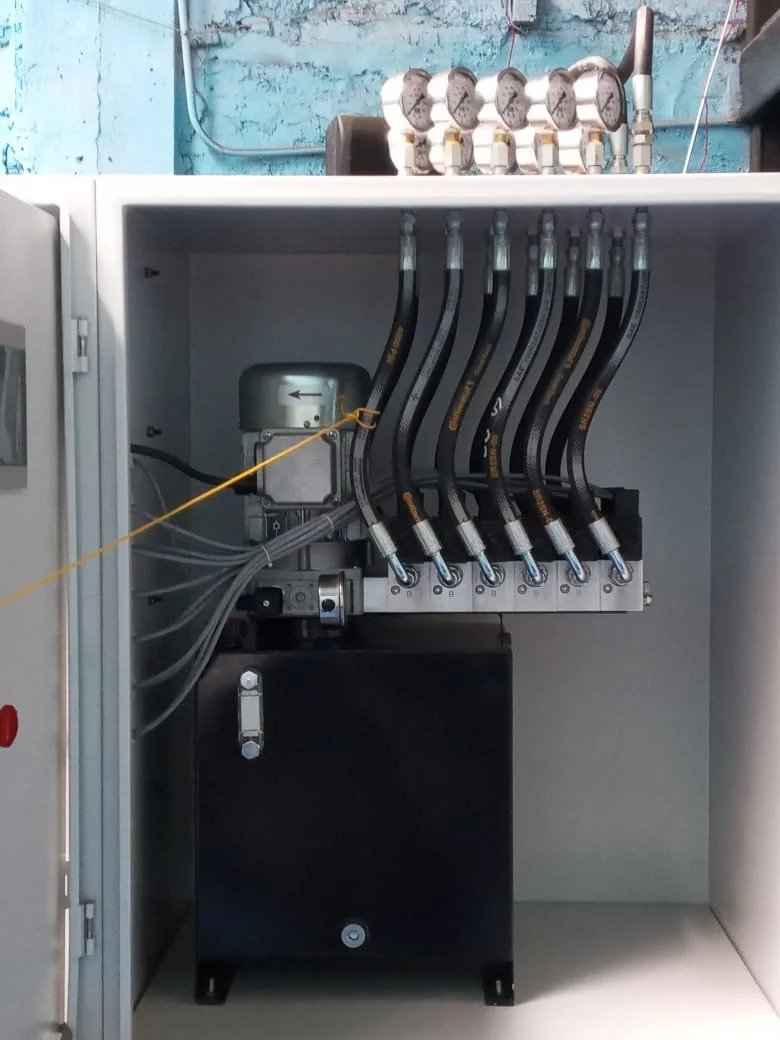

CENTRAL HIDRÁULICA PARA ACCIONAMIENTO DE VALVULA DE CUCHILLA (GUILLOTINA)

Central hidráulica de alta precisión y automatización avanzada, desarrollada específicamente para asegurar un accionamiento confiable, eficiente y seguro en sistemas de válvulas tipo guillotina dentro de procesos industriales exigentes. Su diseño compacto e integrado permite la gestión coordinada y de alta respuesta para múltiple instrumental de corte o bloqueo, incorporando tecnología de control digital centralizada que facilita tanto la supervisión en tiempo real como la interacción intuitiva por parte del operador.
Características:

Motor de 380V de 2,2 kW de 2 polos
Estanque de acero de 30 lt con anticorrosivo epóxico y esmalte epóxico
Bomba de engranajes de 1,66cc (4,33 lt/min)
Incluye filtro de succión, filtro de retorno, indicador de nivel y manómetro
Presión máxima de trabajo 200bar (2.900 PSI)
Incluye 6 válvulas de control direccional eléctricas 4/3 CETOP 3 en paralelo
Incluye presostato de presión de trabajo

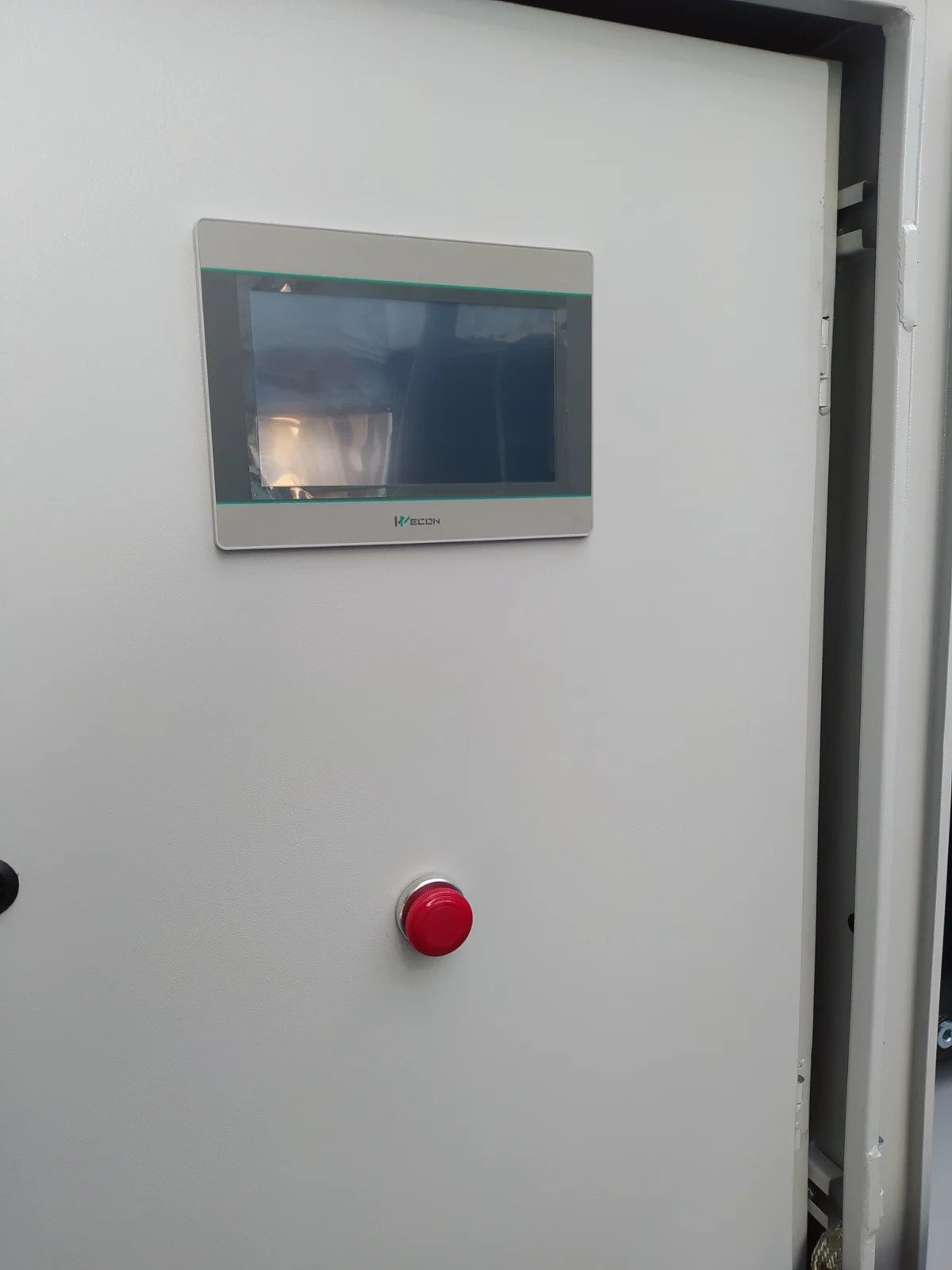

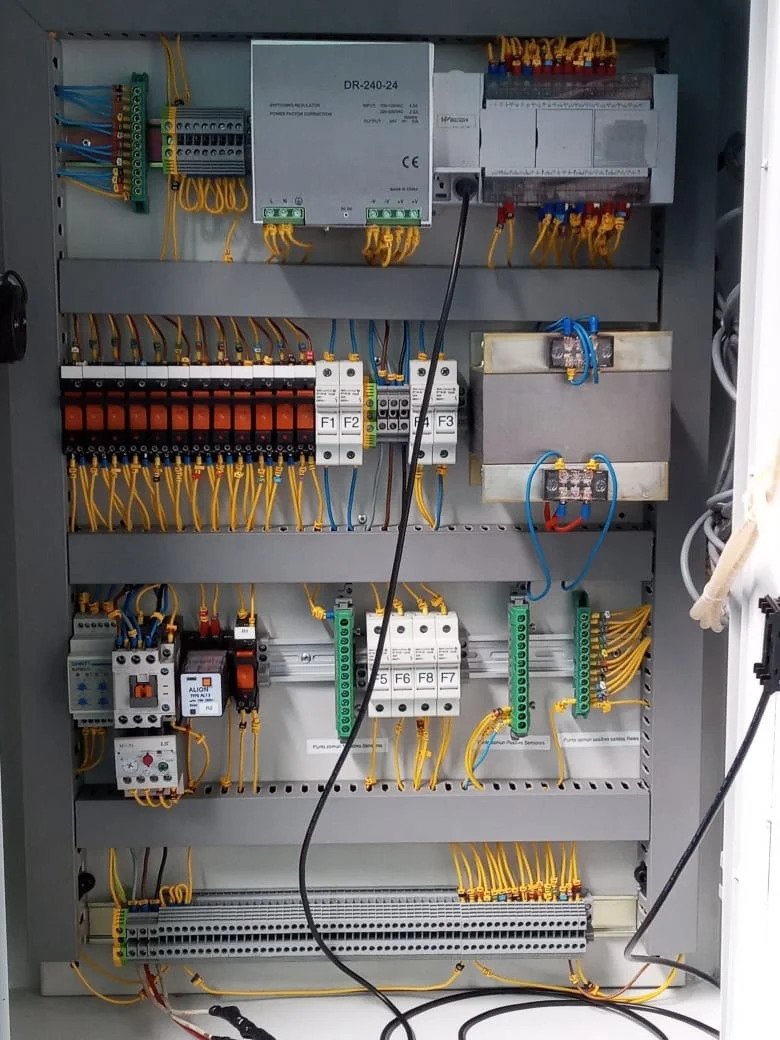

Tablero eléctrico de control y potencia mediante el uso de PLC y Pantalla HMI de marca WECON
